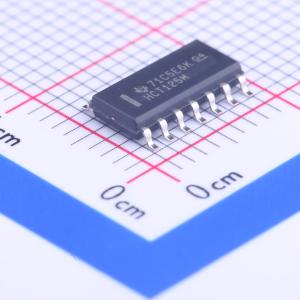

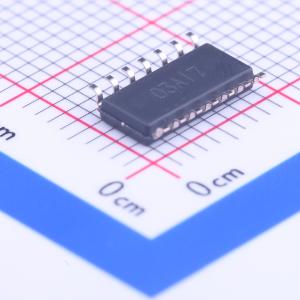

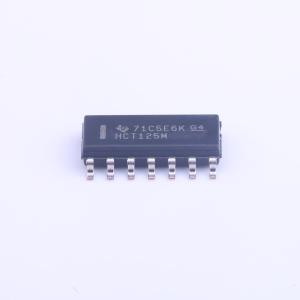

温馨提醒：图片仅供参考，商品以实物为准
CD74HCT125M96
高速CMOS逻辑四路缓冲器，三态输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD74HCT125 具有 TTL 兼容型 CMOS 输入和三态输出的 4 通道、4.5V 至 5.5V 缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD74HCT125M96
- 商品编号
- C133797
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.264克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 4.5V~5.5V | |
| 元件数 | 4 | |
| 每个元件位数 | 1 | |
| 通道类型 | 双向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 6mA | |
| 拉电流(IOH) | 6mA | |
| 系列 | 74HCT | |
| 工作温度 | -55℃~+125℃ | |
| 静态电流(Iq) | 160uA | |
| 传播延迟(tpd) | 38ns@4.5V,50pF | |
| 功能特性 | 输出使能 |
商品概述
HC125和HCT125包含4个独立三态缓冲器，每个缓冲器拥有独立的输出使能输入，当使能输入为高电平时，输出处于高阻状态，可用封装包括CERDIP、PDIP、SOIC，对应型号为CD54HC125、CD54HCT125、CD74HC125、CD74HCT125
商品特性
- 具备三态输出，带有独立输出使能输入
- 全温度范围内扇出性能：标准输出可驱动10个LSTTL负载，总线驱动器输出可驱动15个LSTTL负载
- 工作温度范围宽，为-55℃~125℃
- 传播延迟和转换时间平衡，相比LSTTL逻辑IC可大幅降低功耗
- HC类型工作电压范围为2V~6V
- HC类型具备高抗干扰能力，VCC=5V时，低电平噪声容限、高电平噪声容限均为VCC的30
- HCT类型工作电压范围为4.5V~5.5V
- HCT类型可直接与LSTTL输入逻辑兼容，低电平输入电压最大值为0.8V，高电平输入电压最小值为2V
- HCT类型与CMOS输入兼容，在VOL、VOH条件下输入电流I1≤1μA
- 直流电源电压最大值范围为-0.5V~7V
- VCC或接地端直流电流为±70mA
- 工作条件下，直流输入输出电压范围为0V~VCC
- 输入上升下降时间最大值：2V供电下为1000ns，4.5V供电下为500ns，6V供电下为400ns
- PDIP封装热阻θJA典型值为80℃/W，SOIC封装热阻θJA典型值为86℃/W
- 最高结温为150℃，存储温度范围为-65℃~150℃，焊接10秒的最高引线温度为300℃
- 动态功耗计算公式为PD = VCC² fi (CPD + CL)，其中fi为输入频率，CL为输出负载电容，VCC为供电电压
