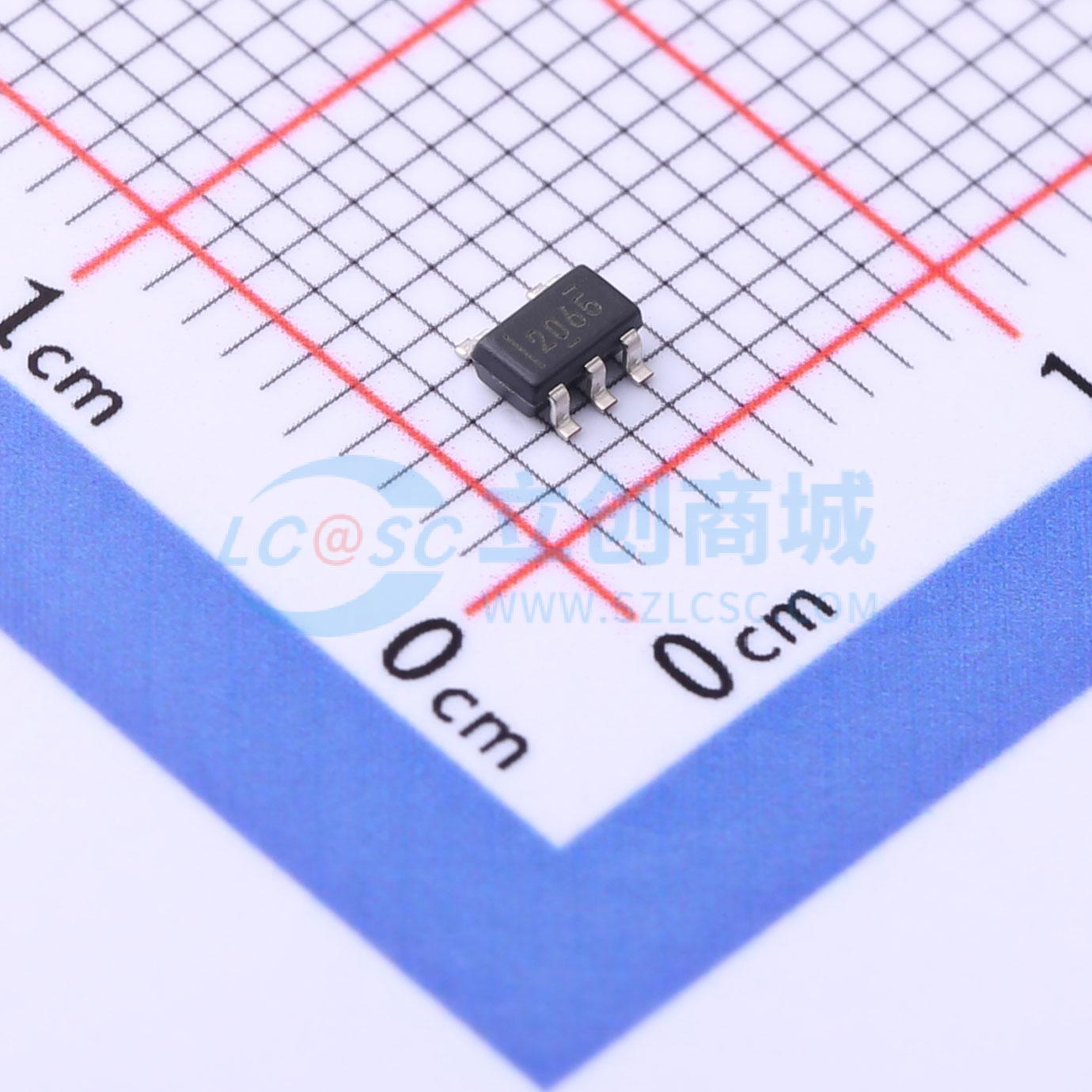

温馨提醒：图片仅供参考，商品以实物为准

TPS2065DBVR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS2065 高电平有效的 1A 负载、2.7-5.5V、70mΩ USB 电源开关
品牌名称: TI(德州仪器)
商品型号: TPS2065DBVR
商品编号: C133792
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.065克(g)

商品参数

商品概述

TPS206x 电源分配开关适用于可能遇到重容性负载和短路的应用。该设备集成了70-mΩ N沟道MOSFET电源开关，适用于需要在单个封装中使用多个电源开关的电源分配系统。每个开关由逻辑使能输入控制。栅极驱动由内部电荷泵提供，旨在控制电源开关的上升时间和下降时间，以最小化切换期间的电流浪涌。电荷泵不需要外部元件，并允许从低至2.7 V的电源工作。

当输出负载超过电流限制阈值或存在短路时，设备通过切换到恒流模式将输出电流限制在安全水平，并拉低过流（OCx）逻辑输出。当持续的严重过载和短路增加开关中的功率耗散，导致结温升高时，热保护电路会关闭开关以防止损坏。一旦设备充分冷却，热关断后的恢复是自动的。内部电路确保在有效输入电压存在之前开关保持关闭状态。该电源分配开关设计为通常将电流限制设置为1.5 A。

商品特性

70-mΩ 高边MOSFET
1A连续电流
热保护和短路保护
精确的电流限制（最小1.1A，最大1.9A）
工作电压范围：2.7V至5.5V
典型上升时间0.6毫秒
欠压锁定
无毛刺故障报告（过流）
上电期间无过流毛刺
最大待机电流1μA
双向开关
环境温度范围：-40°C至85°C
内置软启动
UL认证 - 文件号E169910

应用领域

重容性负载
短路保护

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	高电平有效
	最大连续电流	1A

	属性	参数值
	工作电压	2.7V~5.5V
	导通电阻	70mΩ
	工作温度	-40℃~+125℃
	特性	过热保护(OTP)；短路保护(SCP)；过流保护(OCP)
