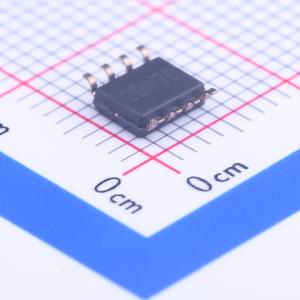

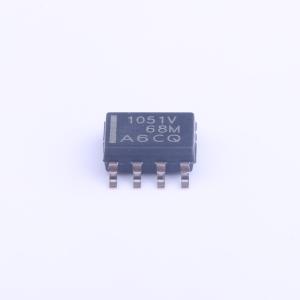

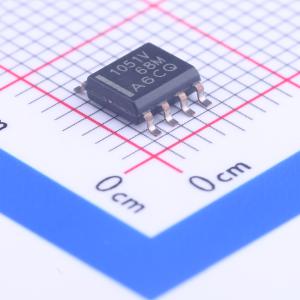

温馨提醒：图片仅供参考，商品以实物为准
TCAN1051VDQ1
汽车故障保护CAN收发器，支持CAN FD
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该CAN收发器支持高达2 Mbps的经典CAN和CAN FD网络，并具有多种保护特性以增强设备和网络的鲁棒性。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TCAN1051VDQ1
- 商品编号
- C133788
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.173克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | CAN收发器 | |
| 类型 | CAN-FD收发器 | |
| 数据速率 | 2Mbps | |
| 工作电压 | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 工作电流 | 70mA | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流 | 2.5mA |
商品概述
该CAN收发器系列符合ISO11898 - 2（2016）高速CAN（控制器局域网）物理层标准。所有器件均设计用于速率高达2 Mbps（兆比特每秒）的CAN FD网络。型号后缀包含“G”的器件设计用于高达5 Mbps的数据速率，后缀为“V”的版本具有一个辅助电源输入，用于对输入引脚阈值和RXD输出电平进行I/O电平转换。该系列器件具备静默模式，此模式通常也称为只听模式。此外，所有器件都具备许多保护特性，以增强器件和网络的鲁棒性。
商品特性
- AEC Q100：符合汽车应用要求
- 器件温度等级1：环境工作温度范围为 - 40℃至125℃
- 器件HBM分类等级：±16 kV
- 器件CDM分类等级：±1500 V
- 符合ISO 11898 - 2:2016和ISO 11898 - 5:2007物理层标准
- “Turbo” CAN：
- 所有器件支持传统CAN、2 Mbps CAN FD（灵活数据速率）以及“G”选项
- 支持5 Mbps
- 短且对称的传播延迟时间和快速的环路时间，以提高时序裕量
- 在负载CAN网络中实现更高的数据速率
- I/O电压范围支持3.3 V和5 V的MCU
- 总线和逻辑端子为高阻抗（无负载）
- 上电/下电时，总线和RXD输出无毛刺干扰
- 保护特性：
- IEC ESD保护高达±15 kV
- 总线故障保护：±58 V（非H型）和±70 V（H型）
- VCC和V10（仅V型）电源端子欠压保护
- 驱动器显性超时（TXD DTO） - 数据速率低至10 kbps
- 热关断保护（TSD）
- 接收器共模输入电压：±30 V
- 典型环路延迟：110 ns
- 结温范围为 - 55℃至150℃
- 提供SOIC(8)封装和无引脚VSON(8)封装（3.0 mm×3.0 mm），具备改进的自动光学检测（AOI）能力
应用领域
- 汽车和交通运输
- 所有器件支持高负载CAN网络
- 重型机械ISOBUS应用 – ISO 11783
