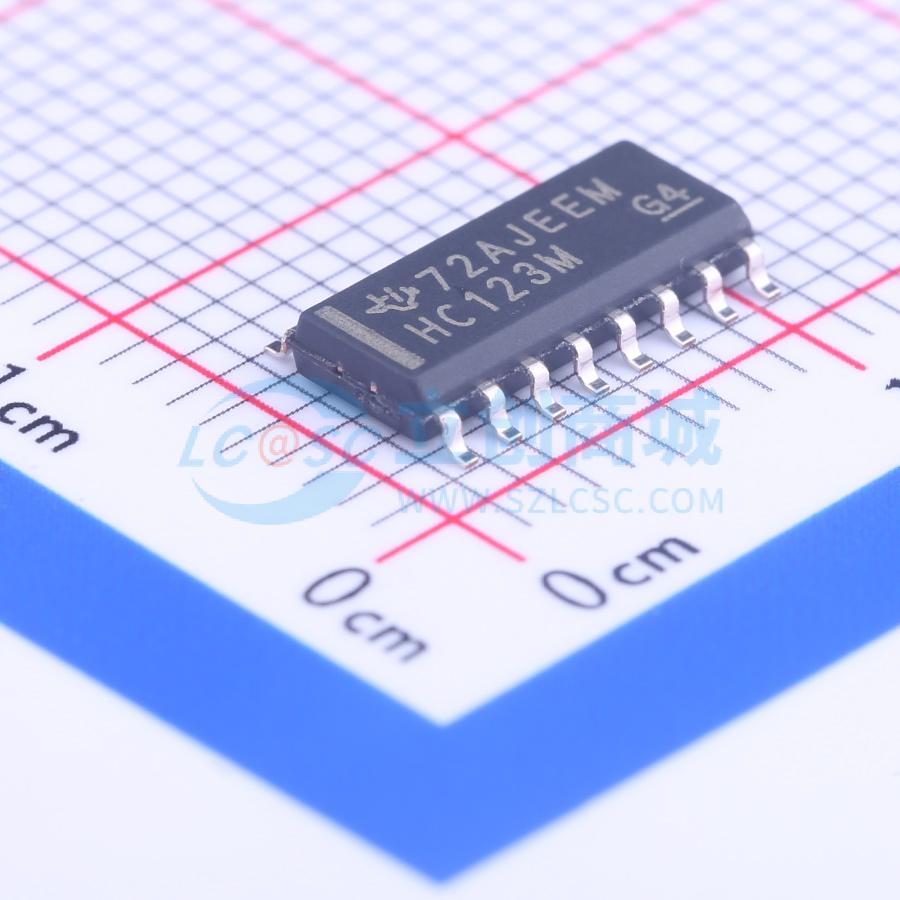

CD74HC123M96

高速CMOS逻辑双可重触发单稳态多谐振荡器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: CD74HC123 具有复位功能的高速 CMOS 逻辑双路可重触发单稳多频振荡器
品牌名称: TI(德州仪器)
商品型号: CD74HC123M96
商品编号: C133784
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.31796克(g)

商品参数

商品概述

HC123、HCT123、CD74HC423和CD74HCT423是带复位的双单稳态多谐振荡器，全部可重触发，区别仅为123型号可通过负到正复位脉冲触发，423型号不具备该功能。外部电阻Rx和外部电容Cx控制电路的时序和精度，调整Rx和Cx可从Q和反Q输出端获得范围宽广的输出脉冲宽度。A输入和B输入的脉冲触发发生在特定电压电平，与触发脉冲的上升、下降时间无关。触发完成后，可通过重触发A输入和B输入延长输出脉冲宽度，复位R引脚处于低电平即可终止输出脉冲。提供后沿触发输入和前沿触发输入，支持从输入脉冲的任意边沿触发，若某一单稳态未使用，未使用器件的所有输入必须接高电平或低电平。外部电阻Rx典型最小值为5kΩ，外部电容Cx最小值为0pF，Vcc为5V时，输出脉冲宽度计算公式为tW=0.45RxCx。

商品特性

可通过复位终止输出脉冲
支持前沿触发或后沿触发
具备Q和反Q缓冲输出
带有独立复位
输出脉冲宽度范围宽
A、B输入均配有施密特触发器
标准输出可带动10个LSTTL负载，总线驱动器输出可带动15个LSTTL负载
工作温度范围宽，为-55℃~125℃
传播延迟和过渡时间平衡
相比LSTTL逻辑IC可大幅降低功耗
HC型号工作电压范围为2V~6V，噪声抗扰度可达Vcc的30%（Vcc=5V时）
HCT型号工作电压范围为4.5V~5.5V，与LSTTL输入逻辑直接兼容，VIL最大值为0.8V，VIH最小值为2V，与CMOS输入兼容，VOL、VOH条件下输入电流II≤1μA
直流电源电压范围为-0.5V~7V
最大结温为150℃，最大存储温度范围为-65℃~150℃，焊接时最大引脚温度为300℃（10秒）
可提供CERDIP、PDIP、SOIC、SOP、TSSOP多种封装
不同封装对应热阻抗：PDIP封装67℃/W，SOIC封装73℃/W，SOP封装64℃/W，TSSOP封装108℃/W
直流输入输出电压范围为0V~Vcc

	属性	参数值
	商品目录	单稳态多谐振荡器
	逻辑类型	单稳态
	工作电压	2V~6V
	通道数	2
	输入类型	施密特触发器
	静态电流(Iq)	160uA
	传播延迟(tpd)	25ns

	属性	参数值
	灌电流(IOL)	5.2mA
	拉电流(IOH)	5.2mA
	系列	74HC
	工作温度	-55℃~+125℃
	功能特性	脉冲宽度可调；可重触发功能；复位输入；双边沿触发
	输出类型	互补式
