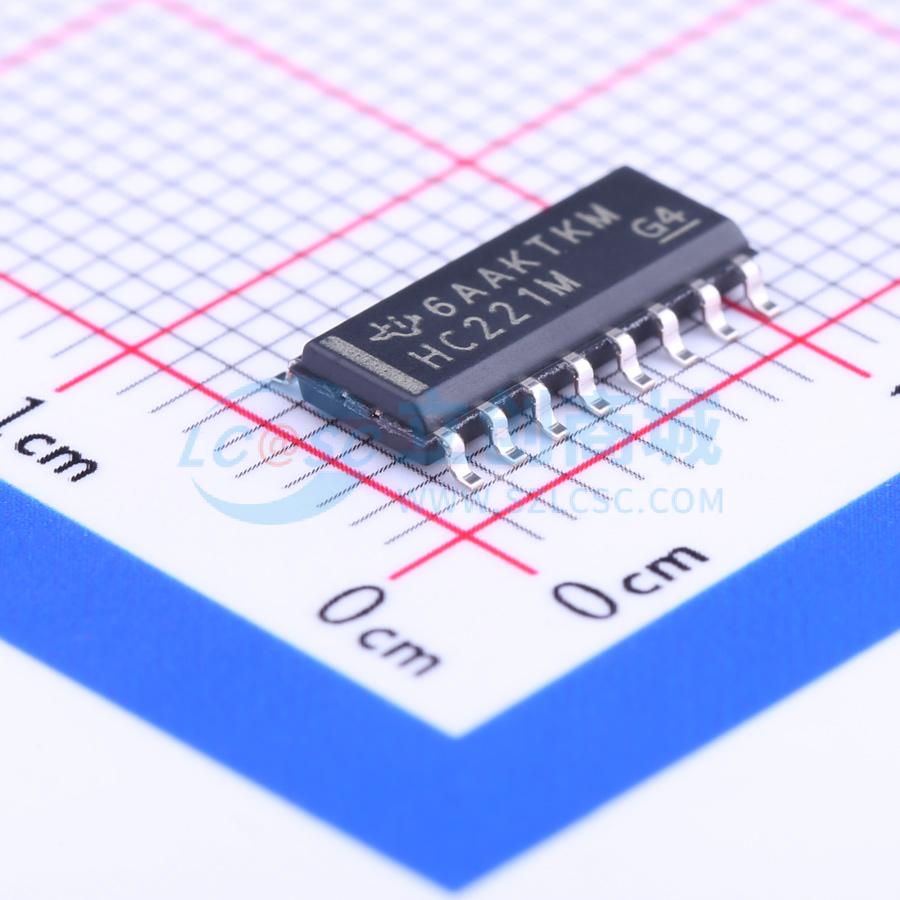

CD74HC221M96
带复位的高速CMOS逻辑双路单稳态多谐振荡器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD74HC221 具有复位功能的高速 CMOS 逻辑双路单稳多频振荡器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD74HC221M96
- 商品编号
- C133954
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.296克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单稳态多谐振荡器 | |
| 逻辑类型 | 单稳态 | |
| 工作电压 | 2V~6V | |
| 通道数 | 2 | |
| 输入类型 | 施密特触发器 | |
| 静态电流(Iq) | 160uA | |
| 传播延迟(tpd) | 18ns |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 系列 | 74HC | |
| 工作温度 | -55℃~+125℃ | |
| 功能特性 | 复位输入;脉冲宽度可调;双边沿触发 | |
| 输出类型 | 互补式 |
商品概述
HC221和CD74HCT221是带复位的双单稳态多谐振荡器,外接电阻Rx和外接电容Cx控制电路的时序与精度,调整Rx和Cx可使Q与非Q输出端获得范围很宽的输出脉冲宽度。B输入端的脉冲触发在特定电压电平发生,与触发脉冲的上升、下降时间无关。器件被触发后,输出状态不受A非和B输入端后续触发输入的影响,输出脉冲可通过复位R引脚的低电平提前终止。器件提供后沿触发输入A和前沿触发输入B,可从输入脉冲的任意边沿完成触发。上电时芯片自动复位,若任意一个单稳态单元未使用,未使用单元的每个输入必须接高电平或低电平。外接电阻Rx的典型最小值为500Ω,外接电容Cx的最小值为0pF,Vcc为4.5V时,输出脉冲宽度计算公式为tW=0.7Rx Cx。
商品特性
- 可通过复位操作提前终止输出脉冲
- 支持前沿触发或后沿触发两种触发方式
- 提供Q与非Q两路缓冲输出
- 各路单稳态单元带有独立复位
- 输出脉冲宽度调节范围宽
- B输入端内置施密特触发器
- 标准输出可带10个LSTTL负载
- 总线驱动器输出可带15个LSTTL负载
- 工作温度范围为-55℃到125℃
- 传播延迟与过渡时间平衡
- 相比LSTTL逻辑芯片,功耗显著降低
- HC类型工作电压范围为2V到6V,Vcc为5V时,低电平噪声容限为Vcc的30,高电平噪声容限为Vcc的30
- HCT类型工作电压范围为4.5V到5.5V
- HCT类型直接兼容LSTTL输入逻辑,最大低电平输入电压VIL为0.8V,最小高电平输入电压VIH为2V
- HCT类型兼容CMOS输入,VOL、VOH状态下输入电流I1≤1μA
- 直流电源电压范围为-0.5V到7V
- Vcc或接地电流最大为±50mA
- A非和R输入端的最大输入上升下降时间:2V条件下为1000ns,4.5V条件下为500ns,6V条件下为400ns
- B输入端的输入上升下降时间无限制
- PDIP封装热阻抗为67℃/W
- SOIC封装热阻抗为73℃/W
- SOP封装热阻抗为64℃/W
- TSSOP封装热阻抗为108℃/W
- 塑料封装最大结温为150℃
- 存储温度范围为65℃到150℃
- 焊接10秒时最大引脚温度为300℃
