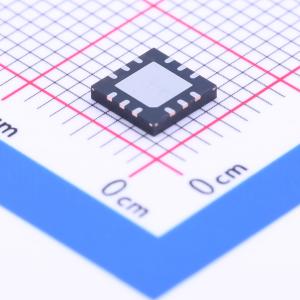

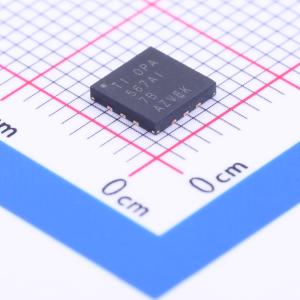

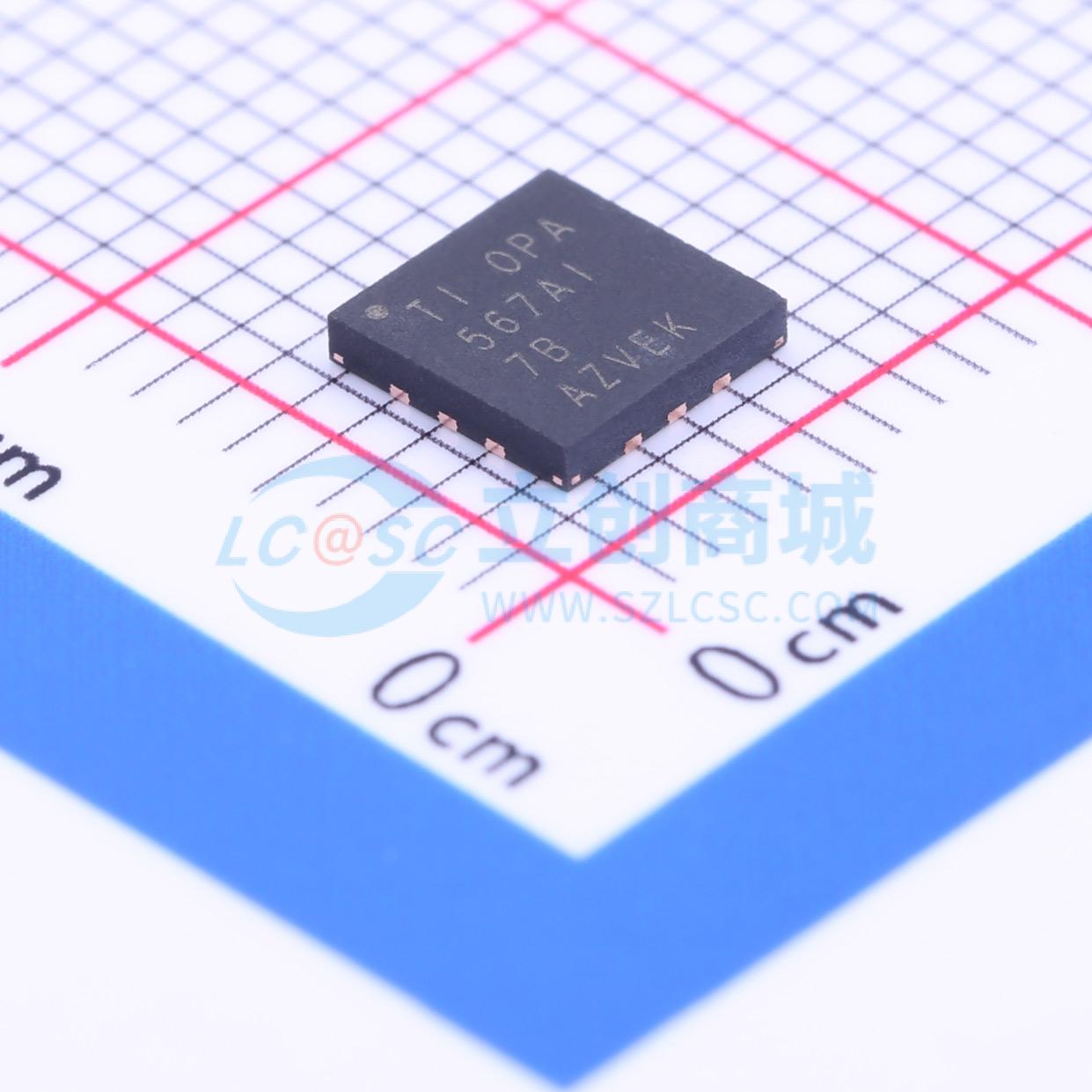

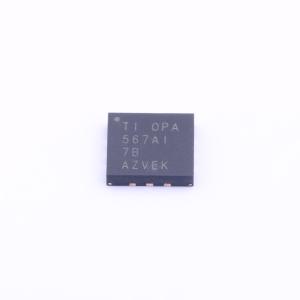

OPA567AIRHGT
轨到轨输入/输出，2A功率放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- OPA567 轨到轨输入/输出，2A 功率放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA567AIRHGT
- 商品编号
- C133031
- 商品封装
- VQFN-12-EP(5.1x5.1)
- 包装方式
- 编带
- 商品毛重
- 0.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 1.2MHz | |
| 输入失调电压(Vos) | 500uV | |
| 输入失调电压温漂(Vos TC) | 1.3uV/℃ | |
| 压摆率(SR) | 1.2V/us | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 12nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 80dB | |
| 静态电流(Iq) | 3.4mA | |
| 输出电流 | 2A | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 2.7V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | 使能/关断功能 |
商品概述
OPA567是一款低成本大电流运算放大器，设计用于低电压供电条件下驱动多种负载，支持单电源或双电源工作，设计灵活，输入输出均为轨对轨摆幅。输出电流为2A时，输出摆幅在距离电源轨300mV范围内，负载越小输出摆幅越接近电源轨。该产品单位增益稳定，使用简单，不存在部分功率放大器存在的相位反转问题，在接近输出轨的电压摆幅下仍可保持高性能。该产品可通过外接电阻设置精准的用户可选电流限值，也可通过数模转换器DAC进行数字调节。输出可通过使能引脚独立关断，该功能可节省功耗并保护负载。配备两个标志引脚，电流限制标志用于提示电流限制状态，热标志用于提示热过载，热标志引脚可连接至使能引脚，实现热关断方案。该产品采用尺寸为5mm×5mm的小型无引线四方扁平QFN封装，带有外露散热焊盘，可提升热性能和电气性能，体积小便于安装散热片，额定工作温度范围为-40℃~+85℃。
商品特性
- 输出最高电流可达2A
- 输出电流为2A时，输出摆幅可达到距离电源轨150mV范围内
- 内置热保护功能
- 电流限值可调节
- 配备两个标志输出，分别提示电流限制状态和温度警告
- 支持低电源电压工作，工作电压范围为2.7V~5.5V
- 具备关断功能，可独立禁用输出
- 采用小型功率封装
- 输入输出均为轨对轨摆幅
- 单位增益稳定，无相位反转问题
- 电流限值可通过外接电阻设置，也可通过数模转换器数字调节
- 封装带有外露散热焊盘，可提升热性能与电气性能，便于安装散热片
- 人体放电模型ESD等级为3kV，充电器件模型ESD等级为1500V
应用领域
- 热电冷却器驱动器
- 激光二极管泵浦驱动器
- 阀门、执行器驱动器
- 同步、伺服驱动器
- 传感器激励源
- 运算放大器通用线性功率放大
