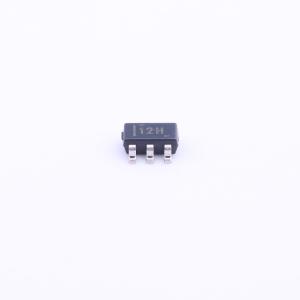

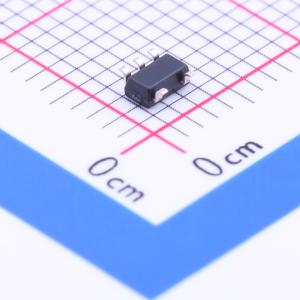

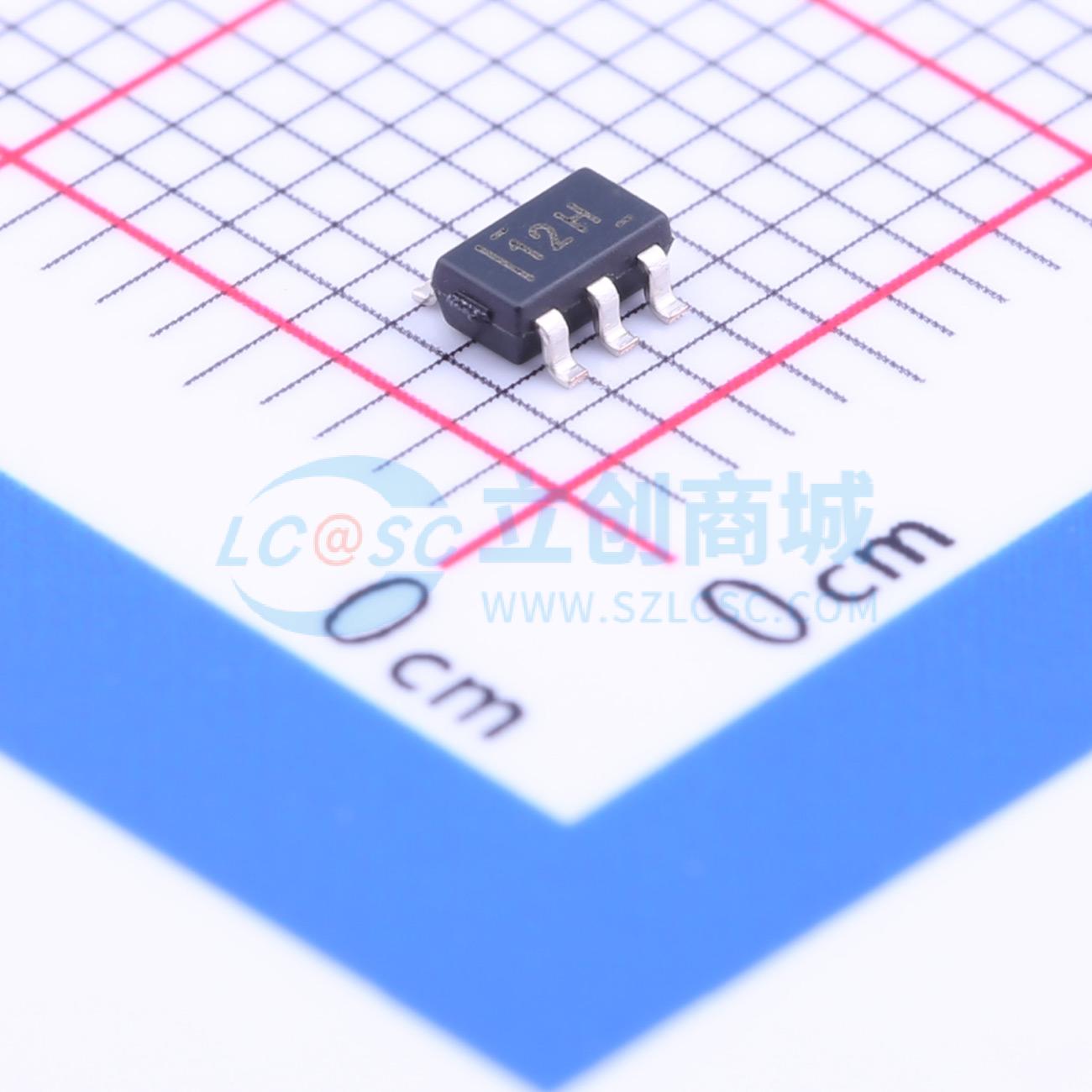

温馨提醒：图片仅供参考，商品以实物为准
TLV314IDBVR
3 MHz低功耗、内置EMI滤波器、轨到轨输入输出运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TLV314 单路、5.5V、3MHz、低静态电流 (65μA)、RRIO 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV314IDBVR
- 商品编号
- C133032
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 3MHz | |
| 输入失调电压(Vos) | 750uV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 3V/us | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 16nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 75dB | |
| 静态电流(Iq) | 250uA | |
| 输出电流 | 20mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 1.8V~5.5V | |
| 双电源电压(Vee~Vcc) | 900mV~2.75V；-2.75V~-900mV | |
| 功能特性 | EMI滤波/RF抑制；ESD保护 |
商品概述
TLV314系列包含单通道、双通道和四通道低功耗通用运算放大器，属于新一代低功耗通用运算放大器产品，架构可实现低至1pA的输入偏置电流，适合源阻抗高达兆欧姆级别的应用，单位增益稳定，集成射频/电磁干扰抑制滤波器，容性负载最高可达300pF，过驱情况下不出现反相，带有4kV HBM高静电放电保护；适合对性能和成本均衡有要求的应用，可在1.8V(±0.9V)至5.5V(±2.75V)低电压条件下工作，额定工作温度范围为-40℃至+125℃；单通道产品采用5引脚SC70和SOT-23封装，双通道产品采用8引脚SOIC和VSSOP封装，四通道产品采用14引脚TSSOP封装。
商品特性
- 偏移电压典型值为0.75mV
- 输入偏置电流典型值为1pA
- 宽电源电压范围：1.8V至5.5V
- 轨到轨输入和输出
- 增益带宽为3MHz
- 静态电流最大值为250μA每通道，5V时典型值为150μA每通道
- 1kHz时低噪声为16nV/√Hz
- 内置射频/电磁干扰滤波器
- 扩展工作温度范围为-40℃至+125℃
- 单位增益稳定
- 容性负载最高可达300pF
- 过驱情况下不出现反相
- 具备4kV HBM高静电放电保护
应用领域
- 白色家电
- 手持测试设备
- 便携式血糖仪
- 远程感测
- 有源滤波器
- 工业自动化
- 电池供电型电子产品
