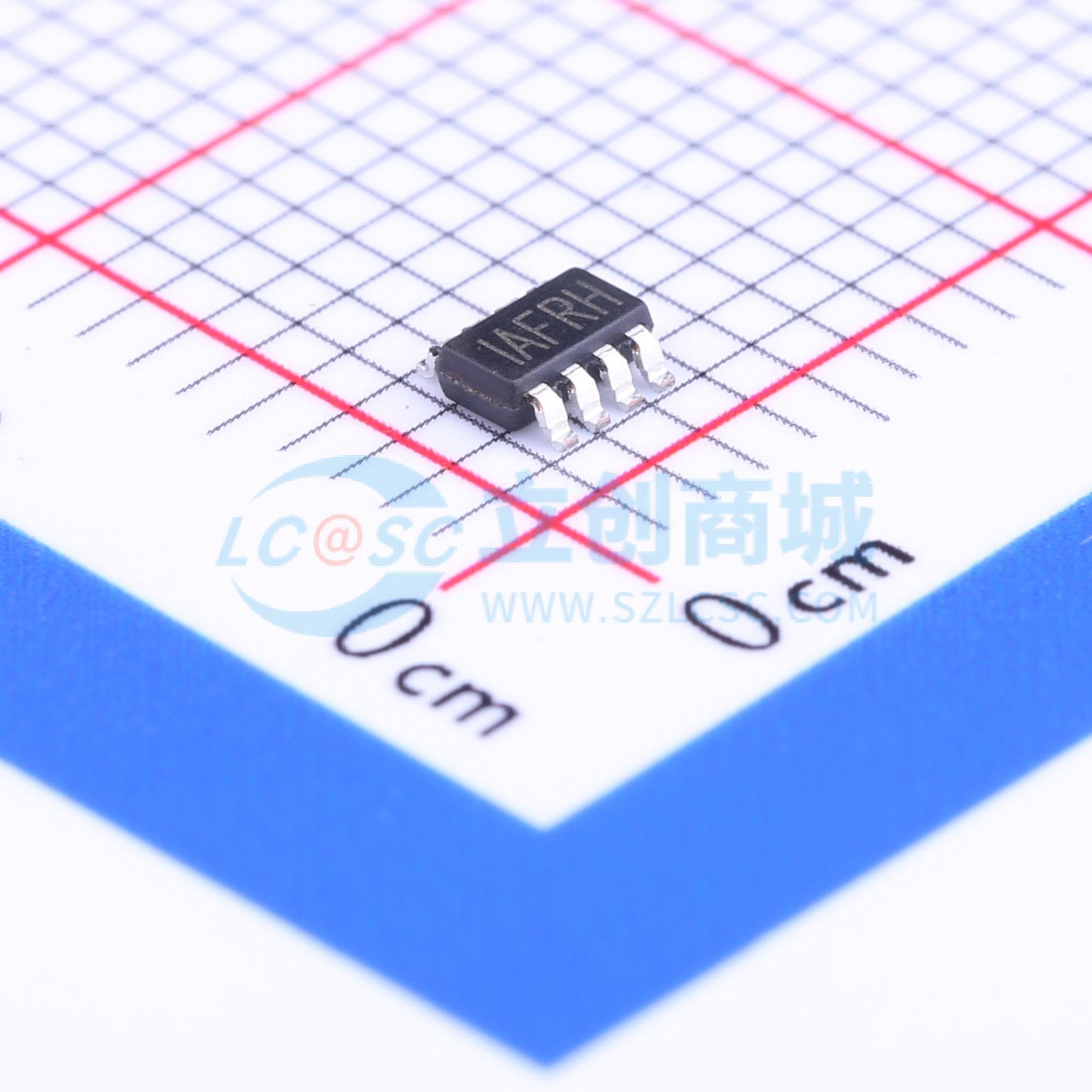

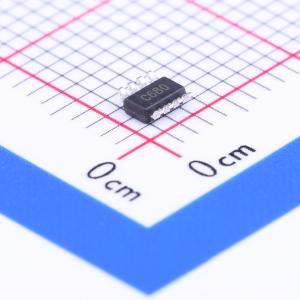

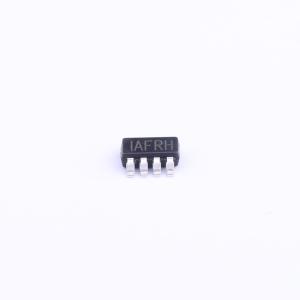

MP2225GJ-Z

高效率5A 18V同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DCDC降压，电源输入7V~30V，3A以上(大电流)方案，MP2225是一款高频率、同步整流、降压开关模式转换器,内置功率MOSFET。它提供了一个非常紧凑的解决方案,能够实现5A输出电流,并且在宽输入电压范围内具有出色的负载和线路调节性能。该器件具有固定的500kHz开关频率,支持外部时钟同步。
品牌名称: MPS(芯源)
商品型号: MP2225GJ-Z
商品编号: C133066
商品封装: TSOT-23-8
包装方式: 编带
商品毛重: 0.052克(g)
立创商城设计参考: DCDC降压-(2)电源输入7V~30V-(3)3A以上-(大电流)方案

商品参数

商品概述

MP2225是一款高频、同步整流降压开关模式转换器，内置功率MOSFET。它提供了一种非常紧凑的解决方案，可在宽输入电源范围内实现5A输出电流，并具有出色的负载和线性调节能力。MP2225具备同步模式操作，可在输出电流负载范围内实现更高效率。电流模式操作可提供快速瞬态响应，并简化环路稳定。全面的保护功能包括过流保护和热关断。 MP2225仅需少量易于获取的标准外部组件，采用节省空间的8引脚TSOT23封装。

商品特性

4.5V至18V宽工作输入范围
可调输出电压低至0.6V
内部功率MOSFET的低RDS(ON)为47mΩ/18mΩ
高达97%的高效率
固定500kHz开关频率
可与200kHz至2MHz外部时钟同步
2.4ms内部软启动时间
室温下1%的参考精度
内部节能模式
带打嗝模式的过流保护
采用8引脚TSOT23封装

应用领域

平板电视和显示器
笔记本系统和I/O电源
数字机顶盒
分布式电源系统

数据手册PDF

放大查看下载PDF

优惠活动

8.8折

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~18V
	输出电压	600mV~18V
	输出电流	5A
	开关频率	500kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	320uA
	开关管(内置/外置)	内置
	输出类型	可调
