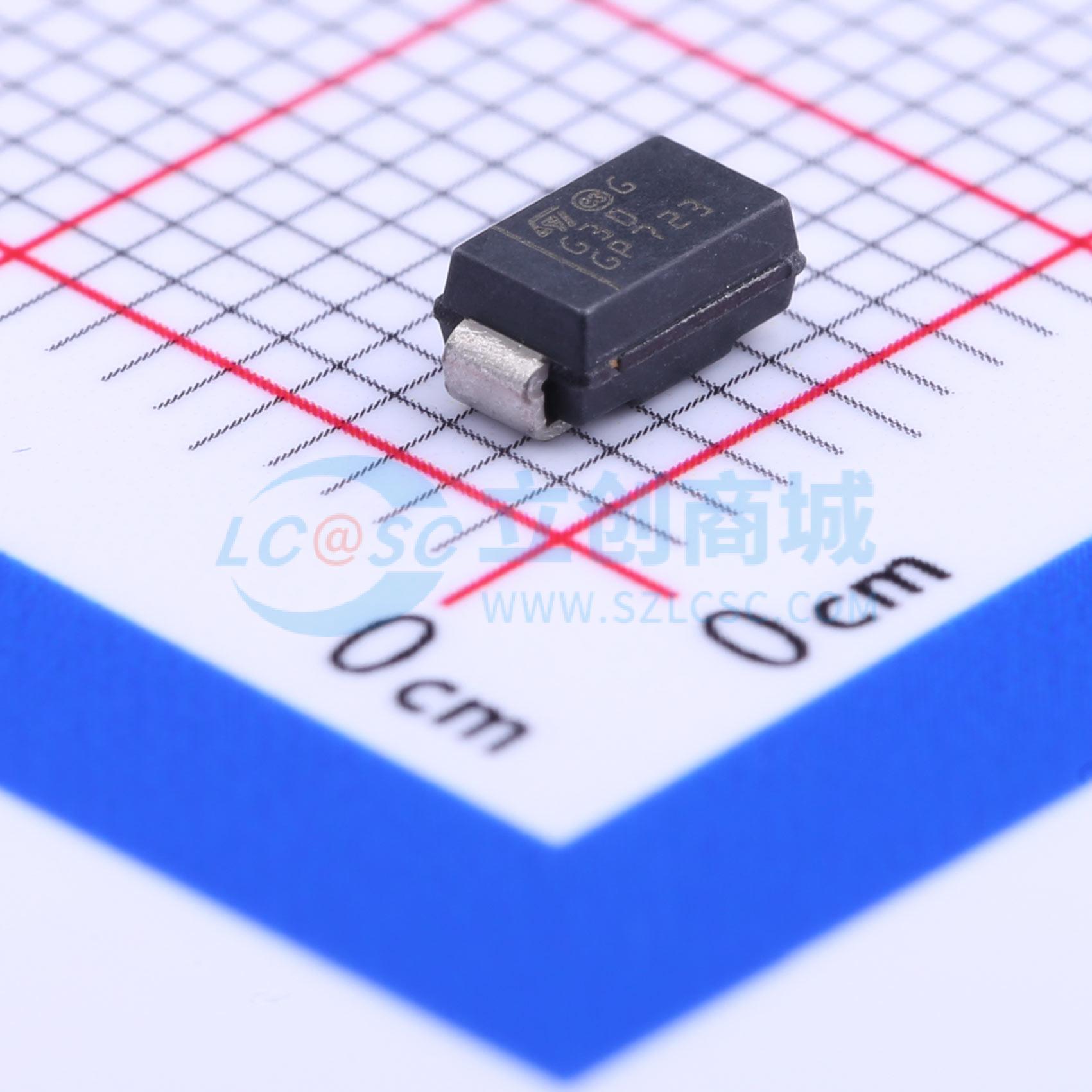

温馨提醒：图片仅供参考，商品以实物为准
STPS2L30A
电压:30V 电流:2A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 30 V、2 A低压降功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS2L30A
- 商品编号
- C133102
- 商品封装
- SMA(DO-214AC)
- 包装方式
- 编带
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 450mV@2A | |
| 直流反向耐压(Vr) | 30V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 2A | |
| 反向电流(Ir) | 200uA@30V | |
| 非重复峰值浪涌电流 (Ifsm) | 75A |
商品概述
单肖特基整流器，采用SMA、薄型SMA和SMB封装，型号包括SMA STPS2L30A、SMB flat STPS2L30UF、SMA flat STPS2L30AF。环氧树脂符合UL94 V0标准。
商品特性
- 低成本器件，正向压降低，功耗小
- 优化的导通/反向损耗权衡
- 表面贴装微型封装
- 规定了雪崩能力
- dPt/dTj <1/Rth(j-a)（避免热失控的条件）
- 脉冲测试：tp=380μs，8<2%
- 导通损耗计算公式：P=0.24×IF(AV)+0.068IF²(RMS)
应用领域
- 开关模式电源
- 高频DC-DC转换器
- 续流二极管
- 集成电路闩锁保护
- 与MOSFET并联的同步整流应用
