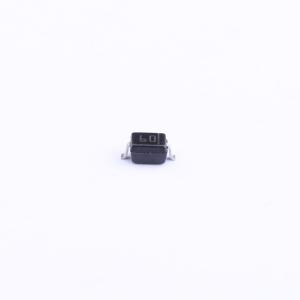

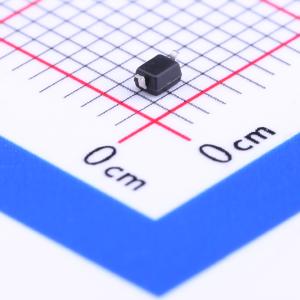

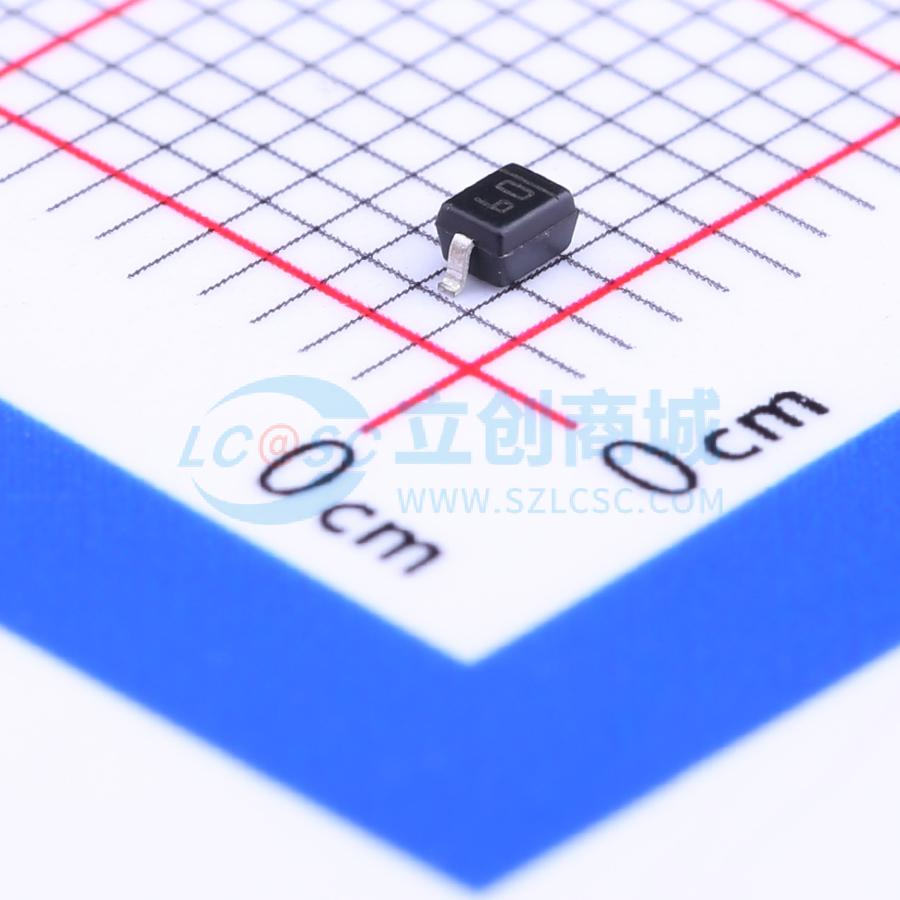

温馨提醒：图片仅供参考，商品以实物为准
BAT60JFILM
电压:10V 电流:3A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 10 V通用信号肖特基二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- BAT60JFILM
- 商品编号
- C133103
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 独立式 | |
| 正向压降(Vf) | 580mV@1A |
| 属性 | 参数值 | |
|---|---|---|
| 直流反向耐压(Vr) | 10V | |
| 整流电流 | 3A | |
| 反向电流(Ir) | 6uA@10V |
商品概述
肖特基势垒二极管，采用SOD-323小型SMD封装。热失控条件为dPt ot/dTj <1/Rth(j-a)；脉冲测试条件为tp=380μs，δ<2%；tp=5ms，δ<2%；传导损耗计算公式为P=0.38×IF(AV)+0.17IF²(RMS)。
商品特性
- 传导损耗非常小
- 开关损耗可忽略
- 正向压降低
- 开关速度快
- 表面贴装器件
应用领域
- 适用于便携式设备
- 适用于DC-DC转换器、升压转换和电源管理
