温馨提醒：图片仅供参考，商品以实物为准

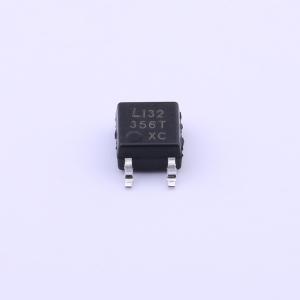

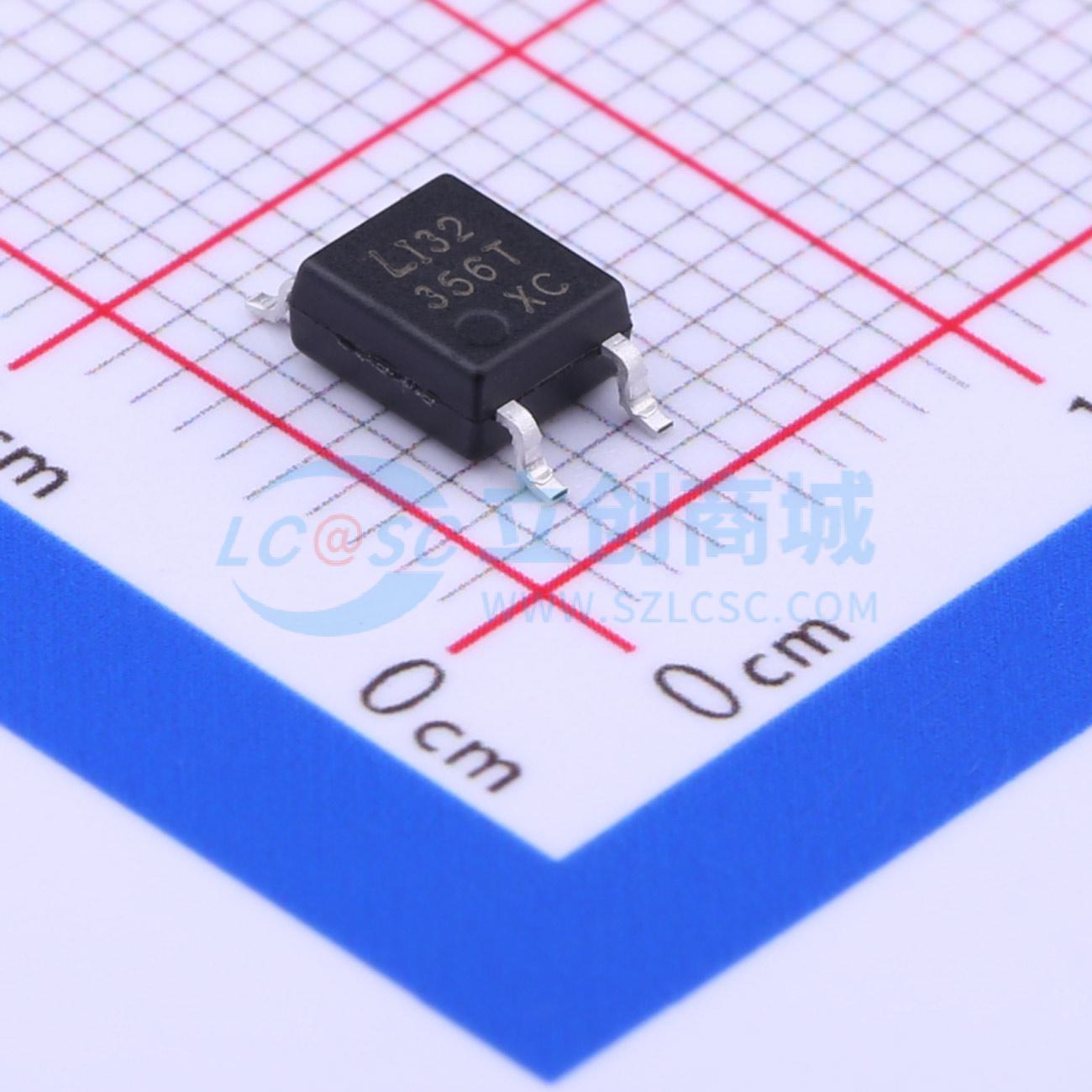

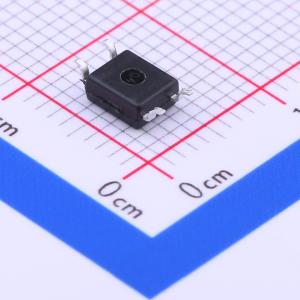

LTV-356T-TP1-C
DC输入 隔离电压(rms):3750V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- LITEON(光宝)
- 商品型号
- LTV-356T-TP1-C
- 商品编号
- C133125
- 商品封装
- SMD-4P
- 包装方式
- 编带
- 商品毛重
- 0.201克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 200mV@1mA,20mA | |
| 上升时间(tr) | 4us | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 总功耗(Pd) | 170mW | |
| 正向电流(If) | 50mA | |
| 功能特性 | - |
商品概述
该光耦合器具有以下特点：电流传输比（CTR：在IF = 5mA、VCE = 5V时最小为50%）；高输入 - 输出隔离电压（Viso = 3750Vrms）；高集电极 - 发射极电压（VCEO = 80V）；采用微型扁平封装，厚度为2.0mm（型号LTV - 356T）；获得多项安全认证，包括UL 1577、VDE DIN EN60747 - 5 - 5（VDE 0884 - 5）、CSA CA5A、CQC GB4943.1 - 2011/GB8898 - 2011、FIMKO/DEMKO/SEMKO/NEMKO；符合RoHS标准，器件使用的所有材料均遵循欧盟RoHS指令（No.2002/95/EC）；ESD通过HBM 8000V/MM2000V/CDM2000V测试；MSL等级为1级。
商品特性
- 电流传输比（CTR：在IF = 5mA、VCE = 5V时最小为50%）
- 高输入 - 输出隔离电压（Viso = 3750Vrms）
- 高集电极 - 发射极电压（VCEO = 80V）
- 微型扁平封装：2.0mm厚度，型号LTV - 356T
- 获得安全认证：UL 1577、VDE DIN EN60747 - 5 - 5（VDE 0884 - 5）、CSA CA5A、CQC GB4943.1 - 2011/GB8898 - 2011、FIMKO/DEMKO/SEMKO/NEMKO
- 符合RoHS标准
- ESD通过HBM 8000V/MM2000V/CDM2000V测试
- MSL等级为1级
应用领域
- 需要高密度安装的混合基板
- 可编程控制器
- 系统设备
- 测量仪器
