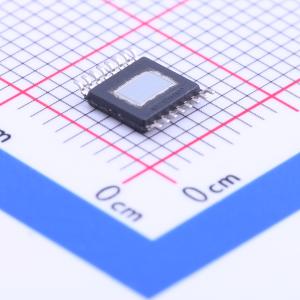

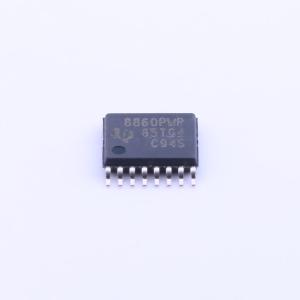

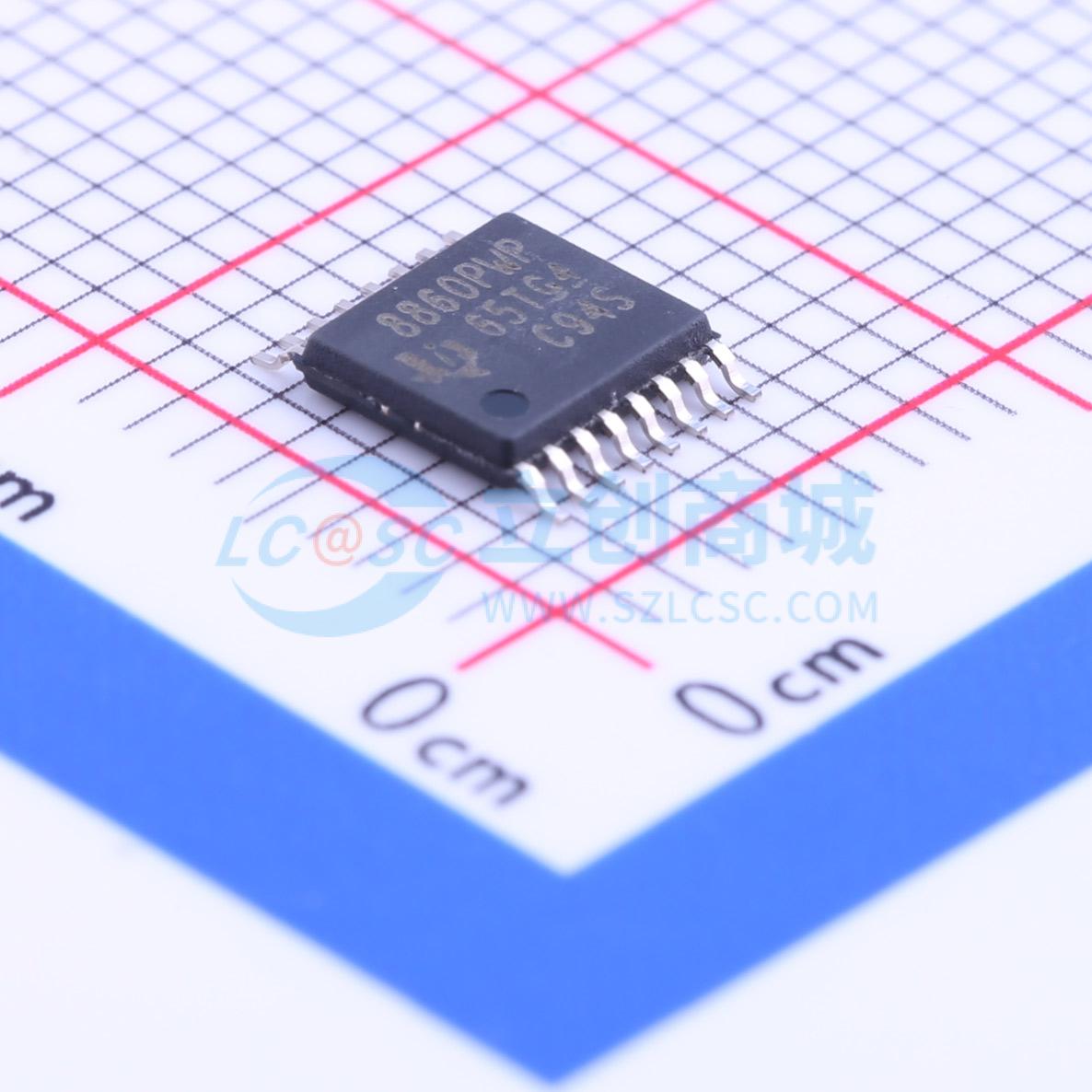

温馨提醒：图片仅供参考，商品以实物为准

DRV8860PWPR

330mA 有刷直流电机驱动芯片 38V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DRV8860 具有串行控制的 38V、0.3A、8 路低侧电机驱动器
品牌名称: TI(德州仪器)
商品型号: DRV8860PWPR
商品编号: C133079
商品封装: HTSSOP-16-EP
包装方式: 编带
商品毛重: 0.158克(g)

商品参数

商品概述

DRV8860提供一个8通道低端驱动器，具备过流保护和开路/短路负载检测功能。它内置二极管，用于钳位感性负载产生的关断瞬态电压，可用于驱动单极步进电机、直流电机、继电器、螺线管或其他负载。 PWP封装可提供高达330 mA × 8通道的电流，PW封装可提供高达200 mA × 8通道的连续输出电流。单通道可提供高达560 mA的连续输出电流。该器件提供一个串行接口，用于控制DRV8860输出驱动器、配置内部设置寄存器以及读取每个通道的故障状态。DRV8860器件可以进行菊花链连接，以使用单个串行接口。通电时间和保持PWM占空比也可通过串行接口进行配置。这些功能使得其运行时比常开解决方案更凉爽。

商品特性

8通道受保护的低端驱动器
八个具备过流保护的NMOS FET
集成感性续流二极管
串行接口
开路/短路负载检测（仅适用于DRV8860）
可配置的100%输出时序
可配置的PWM占空比
连续电流驱动能力
560 mA（单通道开启），适用于PW和PWP封装
200 mA（8通道开启），适用于PW封装
330 mA（8通道开启），适用于PWP封装
支持并行配置
输入数字噪声滤波器，增强抗噪能力
过流保护（OCP）
开路负载检测（OL）
过温关断（OTS）
欠压锁定（UVLO）
单个通道状态报告
故障状态报警

应用领域

继电器
单极步进电机
螺线管
电磁驱动器
通用低端开关应用
具备调光功能的LED驱动器（DRV8860A）

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	-
	输出电流	560mA
	接口类型	-

	属性	参数值
	集成开关	是
	导通电阻	1.5Ω
	工作温度	-40℃~+85℃
