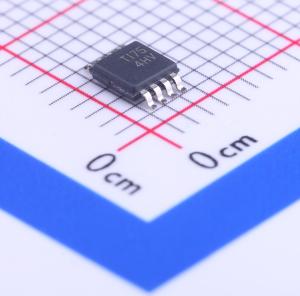

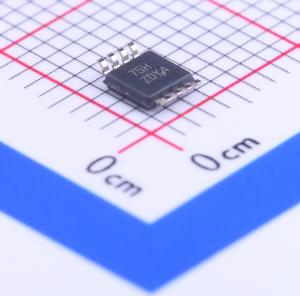

温馨提醒：图片仅供参考，商品以实物为准
OPA2197IDGKT
36V精密轨到轨输入/输出运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- OPA2197 双路 36V 精密轨到轨输入/输出、低失调电压运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA2197IDGKT
- 商品编号
- C133553
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.205克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 单电源电压 | 4.5V~36V | |
| 双电源电压(Vee~Vcc) | 2.25V~18V；-18V~-2.25V | |
| 输入失调电压(Vos) | 100uV | |
| 输入失调电压温漂(Vos TC) | 2.5uV/℃ | |
| 增益带宽积(GBW) | 10MHz | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 压摆率(SR) | 20V/us |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | 140dB | |
| 输入电压噪声密度(eN) | 5.5nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | 5pA | |
| 静态电流(Iq) | 1mA | |
| 输出电流 | 65mA | |
| 输入失调电流(Ios) | 2pA | |
| 工作温度 | -40℃~+125℃ |
商品概述
OPAx197系列包含OPA197、OPA2197和OPA4197，是36V低失调电压精密运算放大器，具有出色的直流精度和交流性能，具备电源轨差分输入电压范围、±65mA高输出电流、高容性负载驱动能力以及20V/μs高压摆率，是稳健耐用的高性能运算放大器，额定工作温度范围为-40℃至+125℃，采用标准封装。
商品特性
- 低失调电压，典型值±25μV，最大值±100μV
- 低失调电压温漂，典型值±0.25μV/℃，最大值±2.5μV/℃
- 低噪声，1kHz时为5.5nV/√Hz
- 高共模抑制，最小值120dB
- 低偏置电流，典型值±5pA
- 轨到轨输入和输出
- 带宽10MHz GBW
- 压摆率20V/μs
- 低静态电流，每个放大器典型值1mA
- 宽电源电压范围，支持±2.25V至±18V、+4.5V至+36V
- 输入经过电磁干扰(EMI)和射频干扰(RFI)过滤
- 支持电源轨的差分输入电压范围
- 高容性负载驱动能力，可驱动1nF容性负载
- 输出电流可达±65mA
- 提供多种封装规格，单体封装包含SOIC-8、SOT-5和VSSOP-8，双列封装包含SOIC-8和VSSOP-8，四通道版本采用SOIC-14和TSSOP-14封装
应用领域
- 多路复用数据采集系统
- 测试和测量设备
- 高分辨率模数转换器(ADC)驱动放大器
- SAR ADC基准缓冲器
- 可编程逻辑控制器
- 高侧和低侧电流检测
- 高精度比较器
- 高压工业应用
