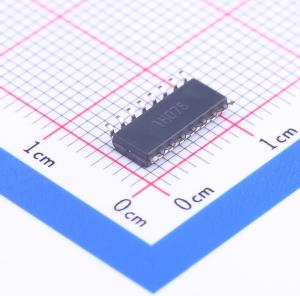

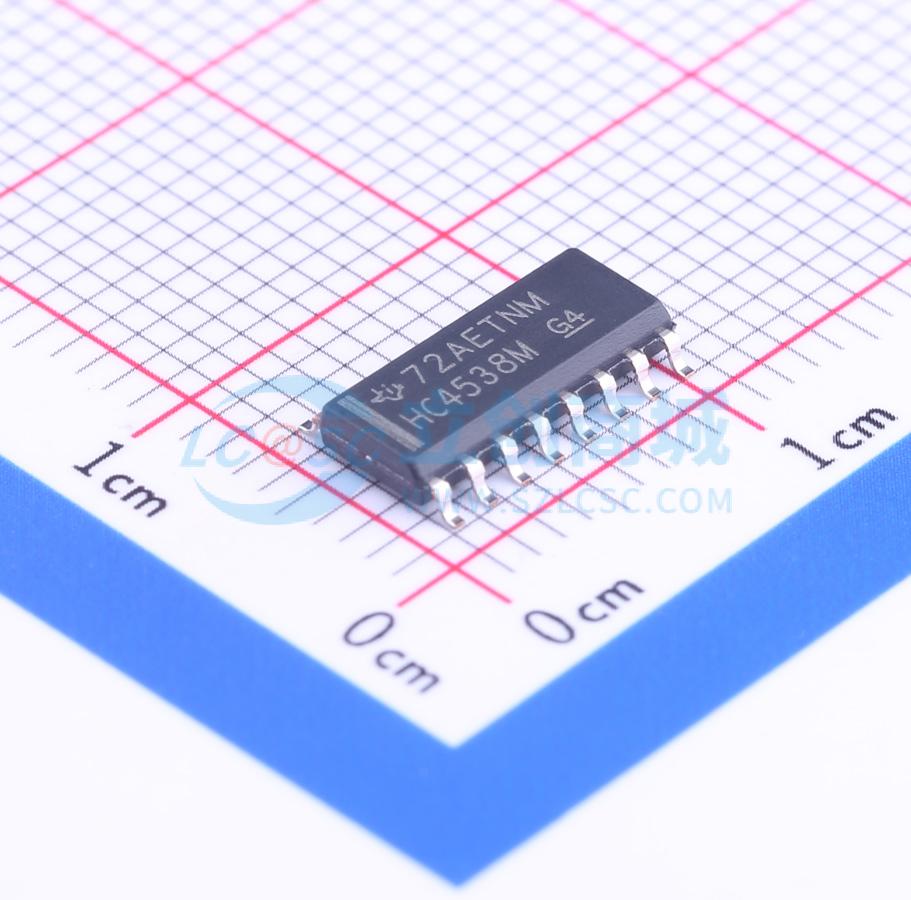

温馨提醒：图片仅供参考，商品以实物为准

CD74HC4538M

高速CMOS逻辑双可重触发精密单稳态多谐振荡器

描述: CD74HC4538 高速 CMOS 逻辑双路可重触发精密单稳多频振荡器
品牌名称: TI(德州仪器)
商品型号: CD74HC4538M
商品编号: C133555
商品封装: SOIC-16
包装方式: 管装
商品毛重: 0.252克(g)

商品参数

商品概述

HC4538和HCT4538是双路可重触发可复位高精度单稳态多谐振荡器，用于固定电压定时应用。外部电阻Rx和外部电容Cx控制电路的定时与精度，调整Rx和Cx可从Q和非Q端子获得范围很宽的输出脉冲宽度，触发输入到输出跳变的传播延迟以及复位输入到输出跳变的传播延迟均与Rx和Cx无关。器件提供上升沿触发（A）和下降沿触发（非B）输入，支持从输入脉冲的任意沿触发；未使用的A输入应接地，未使用的非B输入应接Vcc，上电时器件复位，未使用的复位端和未使用的通道必须做端接处理。正常工作时，电路每接收到一个新触发脉冲就会重触发；若要工作在不可触发模式，使用上升沿触发A时将非Q接非B，使用下降沿触发非B时将Q接A。周期τ可由τ = 0.7Rx Cx计算，Rx最小值为5kΩ，Cx最小值为0pF。该器件可用封装包括CERDIP、PDIP、SOIC、SOP、TSSOP。

商品特性

具备可重触发、可复位能力
触发和复位的传播延迟与Rx、Cx无关
支持上升沿或下降沿触发
提供Q和非Q缓冲输出
设有独立复位端
输出脉冲宽度范围宽
A输入和B输入带施密特触发
重触发时间与Cx无关
标准输出可驱动10个LSTTL负载，总线驱动器输出可驱动15个LSTTL负载
工作温度范围为-55℃~125℃
传播延迟和跳变时间平衡，相比LSTTL逻辑IC可大幅降低功耗
HC类型工作电压范围为2V~6V，Vcc为5V时高低电平噪声容限均为Vcc的30%，抗干扰能力强
HCT类型工作电压范围为4.5V~5.5V，可直接兼容LSTTL输入逻辑，VIL最大值为0.8V，VIH最小值为2V，兼容CMOS输入，在VOL、VOH下输入电流≤1μA
直流电源电压最大值范围为-0.5V~7V，Vcc或接地电流最大为±50mA
外部定时电阻Rx最小值为5kΩ，外部定时电容Cx最小值为0pF
Rx最大允许取值受电容漏电流、器件漏电流、板漏电流影响，Rx大于1MΩ时易受外部感应噪声影响

应用领域

固定电压定时应用领域

	属性	参数值
	商品目录	单稳态多谐振荡器
	逻辑类型	单稳态
	工作电压	2V~6V
	通道数	2
	输入类型	施密特触发器
	静态电流(Iq)	160uA
	传播延迟(tpd)	21ns

	属性	参数值
	灌电流(IOL)	5.2mA
	拉电流(IOH)	5.2mA
	系列	74HC
	工作温度	-55℃~+125℃
	功能特性	脉冲宽度可调；可重触发功能；复位输入；双边沿触发
	输出类型	互补式
