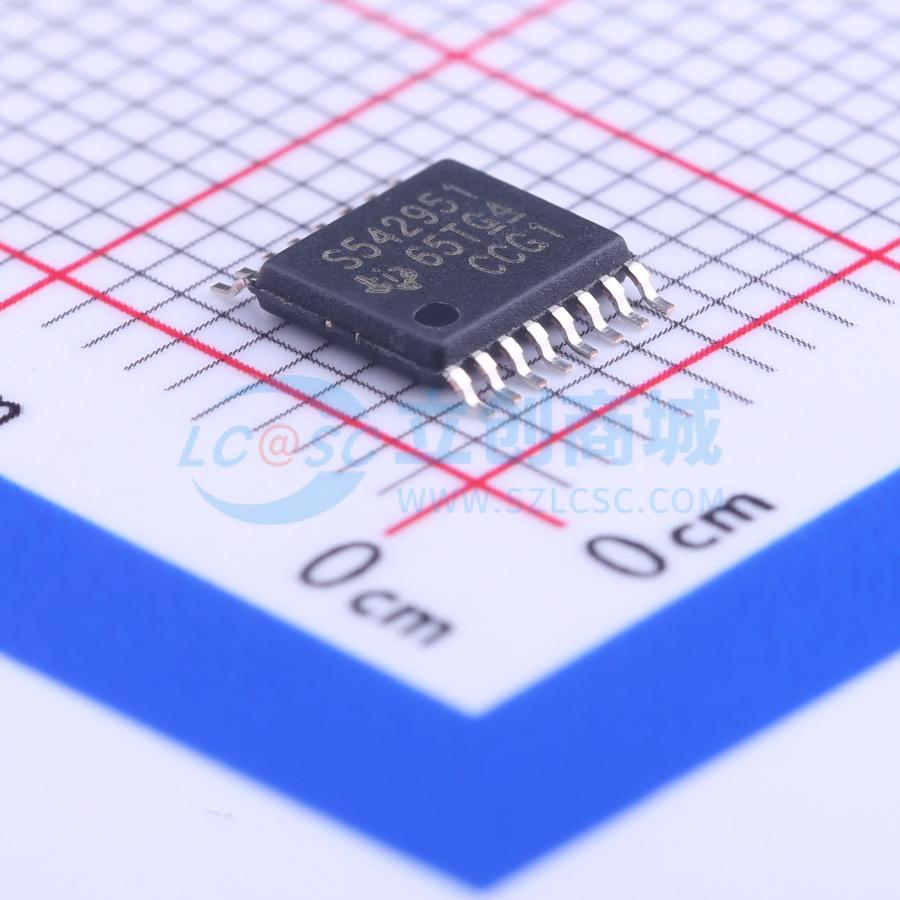

温馨提醒：图片仅供参考，商品以实物为准

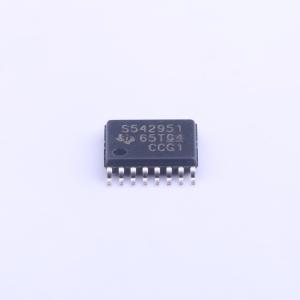

TPS542951PWPR
双通道同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS542951 是一款双通道自适应导通时间 D-CAP2 模式同步降压转换器,集成 FET,支持宽输入电压范围 (4.5V 至 18V) 和可调输出电压 (0.76V 至 7.0V)。该器件适用于低功耗系统,具有快速瞬态响应和低外部组件需求的特点。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS542951PWPR
- 商品编号
- C133578
- 商品封装
- TSSOP-16-EP
- 包装方式
- 编带
- 商品毛重
- 0.183克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~18V | |
| 输出电压 | 760mV~7V | |
| 输出电流 | 2A；3A | |
| 开关频率 | 700kHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 2 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS542951 是一款双路、自适应导通时间D-CAP2模式同步降压转换器。TPS542951 使系统设计人员能够以低成本、少组件数量和低待机电流的解决方案完成各种终端设备电源总线调节器的配置。TPS542951 的主控制环路采用D-CAP2模式控制，无需外部补偿组件即可提供非常快速的瞬态响应。自适应导通时间控制支持在高负载条件下的PWM模式与轻负载条件下的Eco-mode操作之间的无缝切换。Eco-mode允许TPS542951在轻负载条件下保持高效率。TPS542951能够适应低等效串联电阻(ESR)输出电容器（如POSCAP或SPCAP）以及超低ESR陶瓷电容器。在4.5V至18V的输入电压范围内提供方便高效的运行。
TPS542951 提供4.4 mm x 5.0 mm 16引脚TSSOP (PWP)封装和4 mm x 4 mm 16引脚VQFN (RSA)封装，并规定工作环境温度范围为-40℃至85℃。
应用领域
- 低功耗系统中的点负载调节技术及其广泛的应用范围
- 数字电视电源供应
- 网络设备
- 家庭终端
- 数字机顶盒(STB)
- DVD播放器/录像机
- 游戏主机及其他设备
