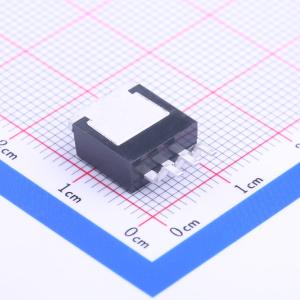

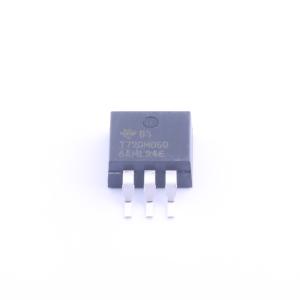

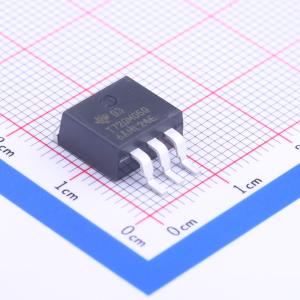

TL720M05QKTTRQ1

具有反向电压保护功能的汽车类 450mA、电池供电运行 (42V)、低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TL720M05-Q1 具有反向电压保护功能的汽车类 450mA、电池供电运行 (42V)、低压降稳压器
品牌名称: TI(德州仪器)
商品型号: TL720M05QKTTRQ1
商品编号: C133591
商品封装: DDPAK-3(TO-263-3)
包装方式: 编带
商品毛重: 1.944克(g)

商品参数

商品概述

TL720M05-Q1器件是采用3引脚TO封装的单片集成低压差稳压器。它们可将最高45 V的输入电压调节为5 V输出电压，容差为2%。该器件可驱动高达450 mA的负载，并且具有短路保护功能。在过热时，内置的温度保护功能会关闭TL720M05-Q1器件。输入电容（CIN）用于补偿线路波动。在CIN上串联一个约1 Ω的电阻可抑制输入电感和输入电容的振荡。输出电容（COUT）用于稳定调节电路。在工作温度范围内，当COUT ≥ 22 μF且ESR ≤ 5 Ω时，输出稳定。控制放大器将参考电压与一个与输出电压成比例的电压进行比较，并通过缓冲器驱动串联晶体管的基极。作为负载电流函数的饱和控制可防止功率元件过度饱和。该器件还集成了多个内部电路，用于防止以下情况： • 过载 • 过热 • 反极性

商品特性

符合汽车应用要求
输出电压5 V ±2%
极低的电流消耗
极低的压差电压
短路保护
反极性保护
ESD保护 >6 kV

应用领域

符合汽车应用要求
仪表盘
车身控制模块

优惠活动

购买数量

(500个/圆盘，最小起订量 1 个)

个

起订量：1 个500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	42V
	输出电压	5V
	输出电流	450mA
	电源纹波抑制比(PSRR)	60dB@(100Hz)

	属性	参数值
	压差	500mV@(300mA)
	静态电流(Iq)	220uA
	特性	过流保护；短路保护；过热保护
	工作温度	-40℃~+125℃
	输出极性	正极
	输出通道数	1
