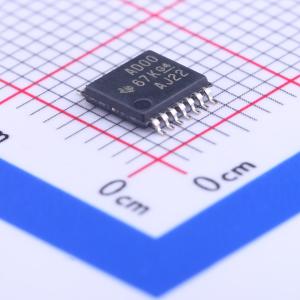

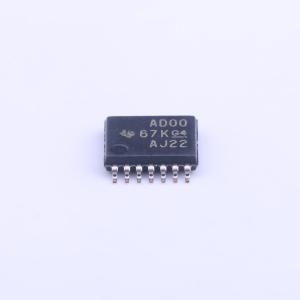

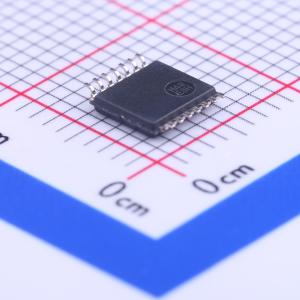

温馨提醒：图片仅供参考，商品以实物为准
SN74ACT00PWR
四2输入正与非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74ACT00 具有 TTL 兼容型 CMOS 输入的 4 通道、双输入、4.5V 至 5.5V 与非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74ACT00PWR
- 商品编号
- C133585
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 4 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 2V | |
| 输入低电平(VIL) | 800mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 3.7V；4.7V | |
| 输出低电平(VOL) | 500mV | |
| 系列 | 74ACT系列 | |
| 传播延迟(tpd) | 9ns@5V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | TTL兼容CMOS | |
| 输出类型 | - |
商品概述
ACT00器件包含四个独立的2输入与非门，每个门在正逻辑下执行布尔功能Y = 非(A·B) 或 Y = 非A + 非B
商品特性
- 工作电源电压范围为4.5V~5.5V VCC
- 输入可承受最高5.5V电压
- 输入与TTL电平兼容
- 5V电压下最大传输延迟tpd为8ns
- 电源电压最大范围为-0.5V~7V
- 输入电压最大范围为-0.5V~VCC + 0.5V
- 输出电压最大范围为-0.5V~VCC + 0.5V
- 输入钳位电流范围为±20mA
- 输出钳位电流范围为±20mA
- 连续输出电流范围为±50mA
- VCC或接地端连续电流范围为±200mA
- 不同封装热阻抗参数：D封装86℃/W，DB封装96℃/W，N封装80℃/W，NS封装76℃/W，PW封装113℃/W
- 存储温度范围为-65℃~150℃
- 提供多种封装形式可选
- 所有未使用输入必须接VCC或GND以保证器件正常工作
- 超出额定范围的应力可能会对器件造成永久性损坏，仅为应力等级标注，不保证超出推荐工作条件的场景下可正常工作
