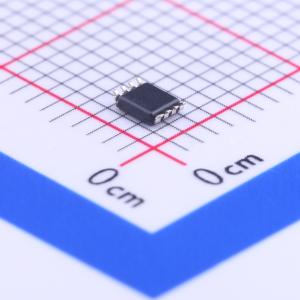

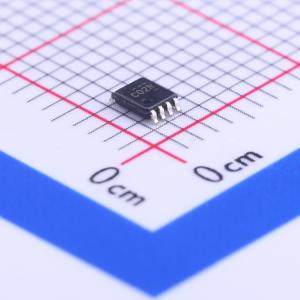

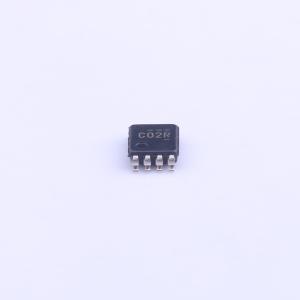

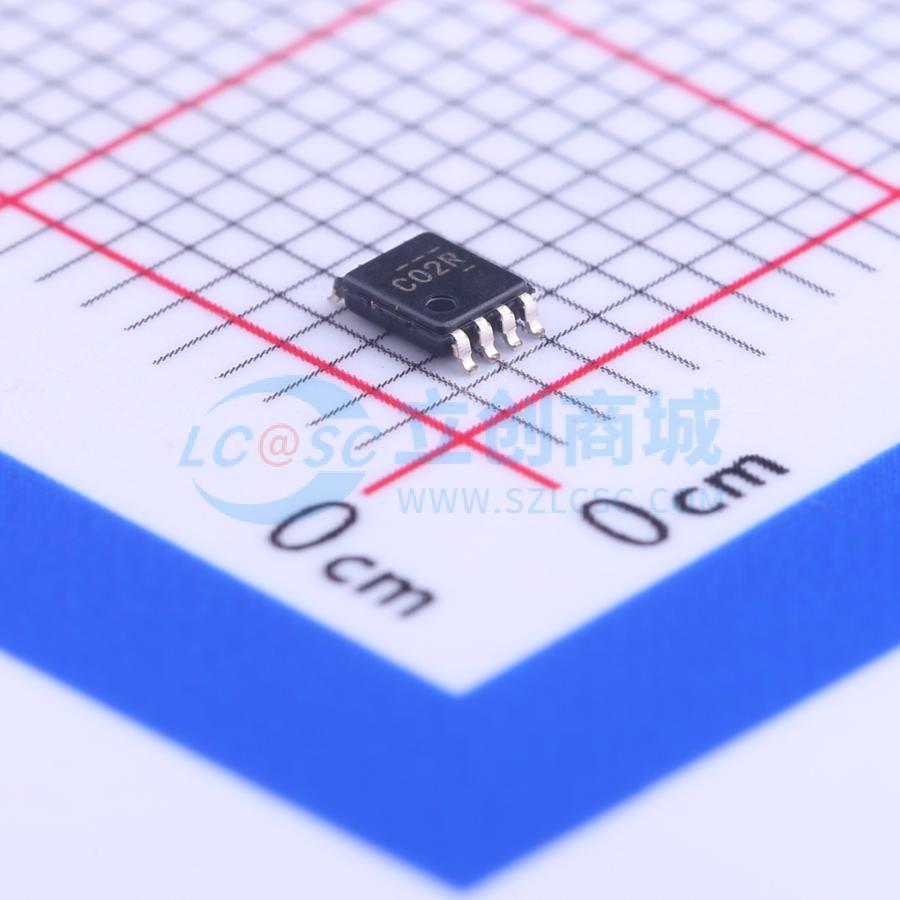

SN74LVC2G02DCUR
双2输入正或非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC2G02 2 通道、2 输入、1.65V 至 5.5V 或非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC2G02DCUR
- 商品编号
- C133589
- 商品封装
- VSSOP-8-0.5mm
- 包装方式
- 编带
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 门电路数量 | 2 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 1.7V~2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 700mV~800mV | |
| 输出高电平(VOH) | 1.9V；2.4V；2.3V；1.2V；3.8V | |
| 输出低电平(VOL) | 750mV | |
| 系列 | 74LVC系列 | |
| 传播延迟(tpd) | 4.4ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式 |
商品概述
该双2输入正或非门设计用于1.65V 至 5.5V VCC工作。SN74LVC2G02采用正逻辑实现布尔函数Y = 非(A + B) 或 Y = 非A · 非B。NanoFree™封装技术是集成电路封装概念的重大突破，将管芯作为封装。该器件针对使用Ioff的部分掉电应用完全符合规范，Ioff电路可禁用输出，防止器件掉电时产生损坏性回流电流。
商品特性
- 提供德州仪器NanoFree™封装
- 支持5 V VCC工作
- 输入可承受最高5.5 V电压
- 3.3 V下最大传输延迟tpd为4.9 ns
- 低功耗，最大ICC为10 μA
- 3.3 V下输出驱动电流为±24 mA
- VCC = 3.3 V、TA = 25 ℃时，典型输出地弹VOLP小于0.8 V
- VCC = 3.3 V、TA = 25 ℃时，典型输出VOH下冲VOHV大于2 V
- Ioff支持部分掉电模式工作
- 锁存性能超过JESD 78 II类规范的100 mA要求
- ESD保护性能超过JESD 22要求
- 2000 V人体模型（A114-A）ESD等级
- 1000 V充电器件模型（C101）ESD等级
