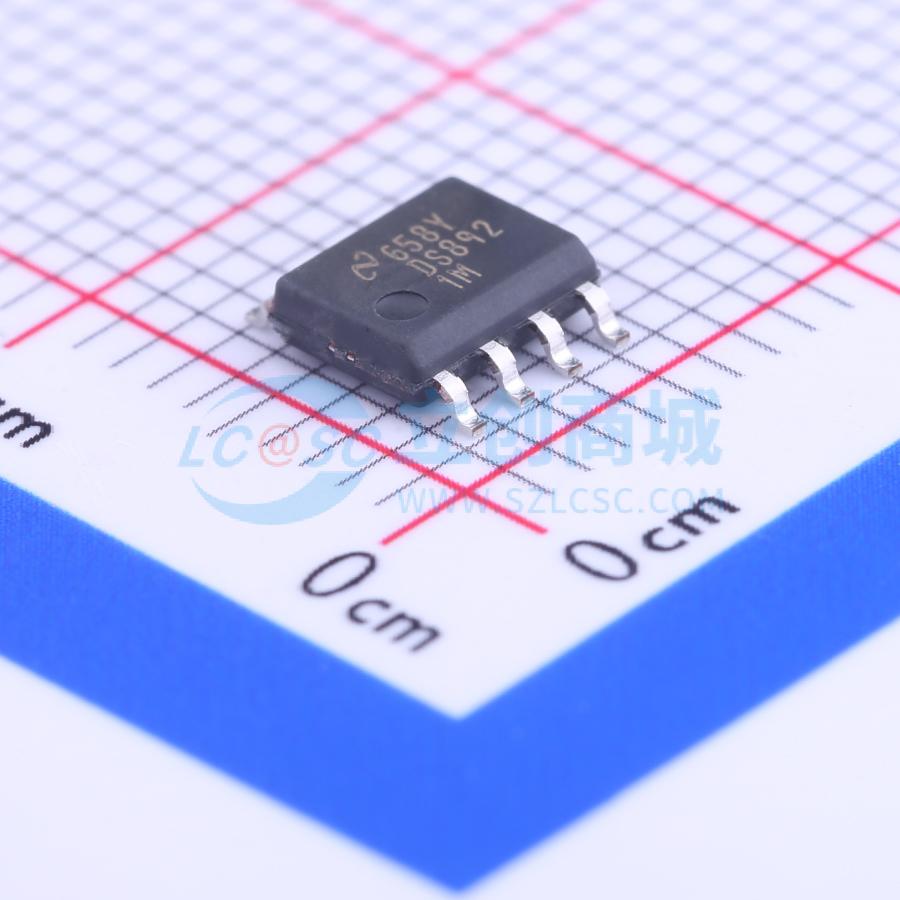

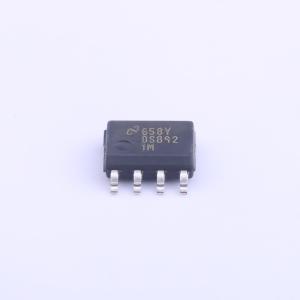

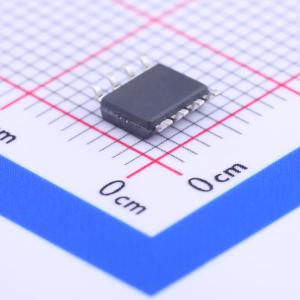

DS8921M/NOPB
DS8921x 差分线驱动器和接收器对
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 差分线驱动器和接收器对，符合EIA标准RS-422。
- 品牌名称
- TI(德州仪器)
- 商品型号
- DS8921M/NOPB
- 商品编号
- C133584
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.173克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 4.5V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 2Mbps | |
| 静电保护 | ±2kV | |
| 工作温度 | 0℃~+70℃ | |
| 通讯模式 | 全双工 | |
| 功能特性 | - |
商品概述
DS8921、DS8921A、DS8921AT属于差分线路驱动器和接收器对，可满足相关接口标准要求，接收器内置迟滞，能改善慢变化输入波形的噪声容限，驱动器可为双绞线或平行导线传输线提供单极性差分驱动，器件可与TTL和CMOS兼容。
商品特性
- 典型传播延迟为12ns
- 典型输出偏斜为0.5ns
- 符合EIA标准RS-422要求
- 驱动器具备互补输出
- 差分或共模输入电压范围可达±7V
- 在输入电压范围内接收器灵敏度为±0.2V
- 接收器典型输入迟滞为70mV
- DS8921AT工作温度范围为-40℃~+85℃
- 接收器在±7V共模工作范围内输入灵敏度可达200mV
- 内置迟滞可提升慢变化输入波形的噪声容限
- 互补输出经过逻辑与处理
应用领域
- ST506磁盘驱动标准场景的差分线路驱动与接收
- ST412磁盘驱动标准场景的差分线路驱动与接收
- ESDI磁盘驱动标准场景的差分线路驱动与接收
- RS-422接口应用
