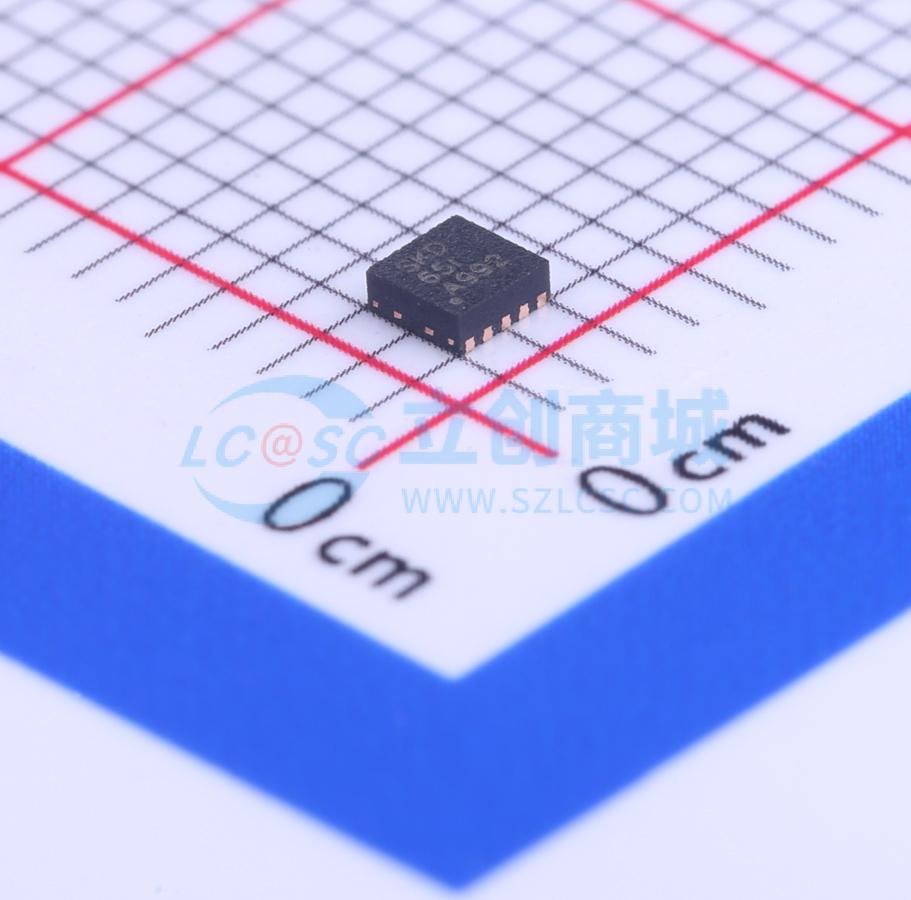

INA300AIDSQT

INA300专为过流保护应用而设计，是一款电流感应比较器，通过测量分流电阻两端的电压来检测过流，并将该电压与阈值电压输入电平进行比较。该器件可在共模电压从0 V到36 V变化的情况下测量差分电压信号，且与电源电压无关。该器件具有可调节的阈值范围，可通过单个外部限幅设置电阻进行设置。可选的迟滞特性使比较器能够进行可调节操作，以适应0 mV至250 mV的宽输入信号范围。 该器件的漏极开路报警输出可配置为工作在透明模式（输出状态跟随输入状态）或锁存模式（当锁存被清除时，报警输出被清除）。器件的响应时间设置可选，最快可在10 μs内发出过流警报。 该器件采用2.7 V至5.5 V单电源供电，最大电源电流为135 μA。该器件的工作温度范围扩展至 - 40°C至 + 125°C，提供WSON - 10和VSSOP - 10封装。

• 宽共模范围：0 V至36 V
• 可选响应时间：10 μs、50 μs、100 μs
• 可编程阈值：使用单个电阻调节，可编程范围为0 mV至250 mV
• 精度：失调电压：±500 μV（最大值），失调电压漂移：0.5 μV/°C（最大值）
• 可选迟滞：2 mV、4 mV、8 mV
• 有源静态电流：135 μA（最大值）
• 可选禁用模式：禁用时静态电流：3.5 μA（最大值），禁用时输入偏置电流：500 nA（最大值）
• 具有锁存模式的漏极开路输出

• 过流保护
• 计算机
• 服务器
• 电信设备
• 电源
• 电池充电器
