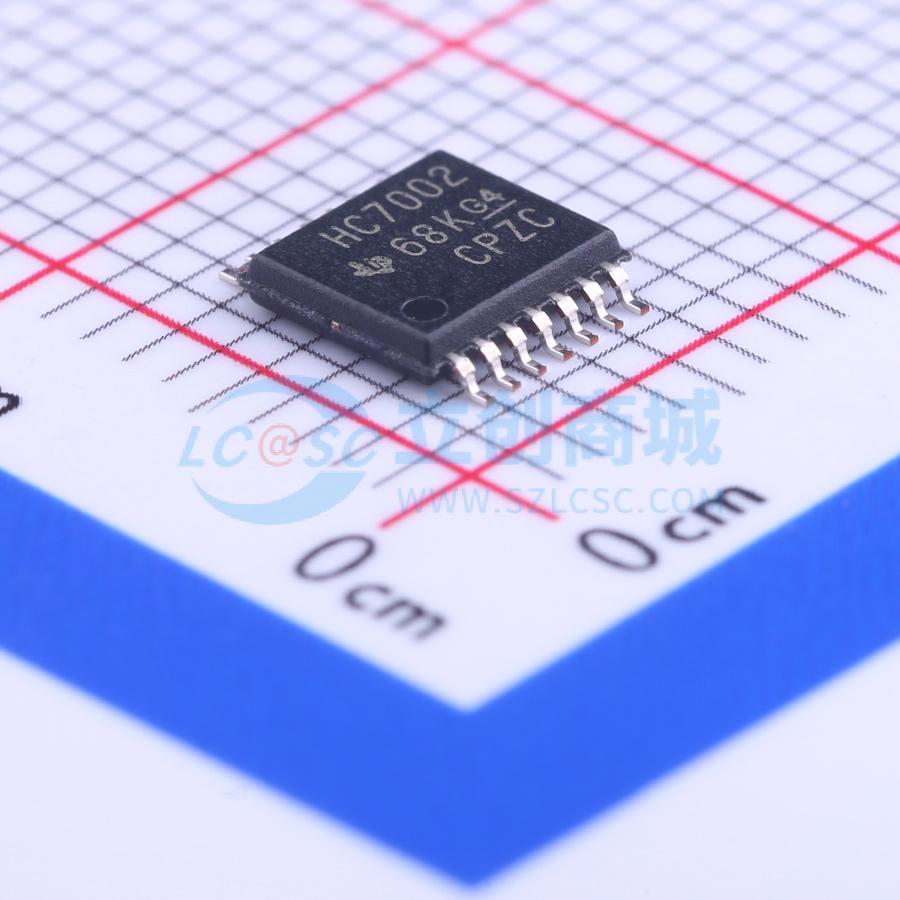

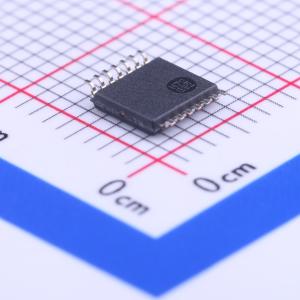

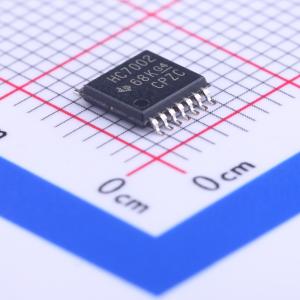

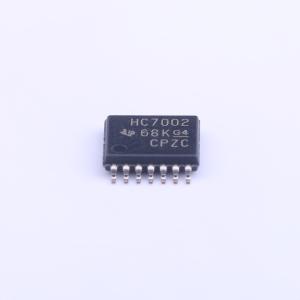

SN74HC7002PW
带施密特触发输入的四正或非门，低功耗，高抗噪性，温度补偿阈值
- 描述
- SN74HC7002 具有施密特触发器输入的 4 通道、4 输入、2V 至 6V 5.2 mA 驱动强度或非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HC7002PW
- 商品编号
- C133580
- 商品封装
- TSSOP-14
- 包装方式
- 管装
- 商品毛重
- 0.204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 门电路数量 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 输入高电平(VIH) | 1.5V~4.2V | |
| 输入低电平(VIL) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 4.4V；1.9V；5.9V | |
| 输出低电平(VOL) | 330mV；100mV | |
| 系列 | 74HC系列 | |
| 传播延迟(tpd) | 22ns@6V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | - |
商品概述
该器件内每个单元为四路或非门，正逻辑下实现布尔函数Y = 非A·非B 或 Y = 非(A+B)。由于施密特作用，输入对于正沿和负沿信号具备不同的输入阈值电平。电路经过温度补偿，可对极慢斜率的输入信号触发，仍可输出干净无抖动的输出信号，提供多种封装规格，具体为SN54HC7002对应J、W、FK封装，SN74HC7002对应D、N、NS、PW封装，NC标识表示无内部连接。
商品特性
- 工作电压范围为2V~6V，范围宽
- 典型传播延迟tpd=14ns
- 低功耗，电源电流ICC最大为20μA
- 最大输入电流为1μA，输入电流低
- 可适应极慢输入跳变工况
- 阈值电平经过温度补偿
- 抗干扰能力强
- 电源电压最大额定范围为-0.5V~7V
- 输入钳位电流最大为±20mA
- 输出钳位电流最大为±20mA
- 连续输出电流最大为±25mA
- VCC或接地端连续电流最大为±50mA
- 各封装热阻抗参数：D封装86℃/W，N封装80℃/W，NS封装76℃/W，PW封装113℃/W
- 存储温度范围为-65℃~150℃
- 未使用的输入必须接VCC或接地以保证器件正常工作
