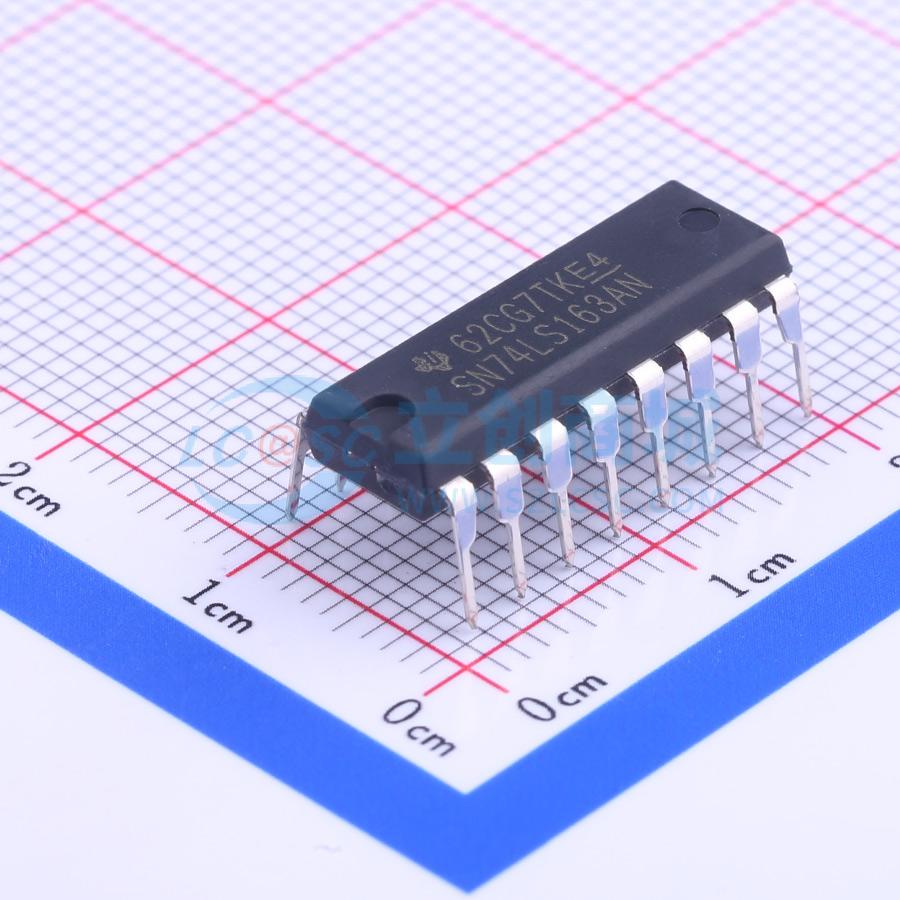

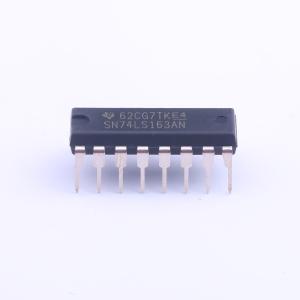

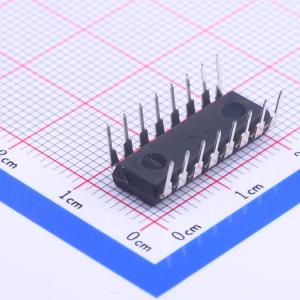

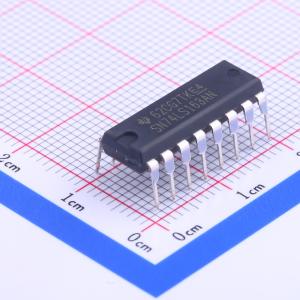

SN74LS163AN

160、161、LS160A、LS161A、162、163、LS162A、LS163A、S162、S163为可预置同步计数器，内置进位前瞻电路。其中160、162、LS160A、LS162A、S162为十进制计数器，161、163、LS161A、LS163A、S163为4位二进制计数器。该计数器采用同步工作模式，所有触发器同时被时钟触发，输出同步变化，可消除异步计数器通常存在的输出计数尖峰，仅波纹进位输出可能出现计数尖峰；缓冲时钟输入在输入时钟波形的上升沿触发四个触发器。计数器可完全编程，输出可预设为任意电平；预置为同步操作，在加载输入设置低电平会禁用计数器，在下一个时钟脉冲后使输出与设定数据一致，不受使能输入电平影响。该计数器的进位前瞻电路支持实现n位同步应用的计数器级联，无需额外门电路，依靠两个计数使能输入和一个波纹进位输出完成该功能；两个计数使能输入都为高电平时才可计数，其中输入T用于使能波纹进位输出，使能后的波纹进位输出会产生一个高电平输出脉冲，脉冲宽度约等于QA输出的高电平部分，该溢出脉冲可用于使能后续级联阶段。不同子型号的清零功能分为两类：160、161、LS160A、LS161A为异步清零，清零输入为低电平时，无论时钟、加载或使能输入处于何种电平，都会直接将所有四个触发器输出置低；162、163、LS162A、LS163A、S162、S163为同步清零，清零输入为低电平时，无论使能输入处于何种电平，都会在下一个时钟脉冲后将所有四个触发器输出置低，同步清零可方便修改计数长度，仅需一个外接与非门即可完成所需最大计数的解码，门输出连接清零输入即可将计数器同步清零至0000。LS160A至LS163A、S162、S163具备完全独立的时钟电路，控制输入的改变只有在时钟触发时才会影响工作模式，计数器的工作状态由满足稳定建立和保持时间的条件决定。

• 内置前瞻电路，支持快速计数
• 带有进位输出，可实现n位计数器级联
• 采用同步计数工作模式
• 支持同步可编程预置
• 配置加载控制线
• 输入采用二极管钳位
• 输出同步变化，可消除常规异步计数器的输出计数尖峰
• 支持全编程，输出可预置为任意电平
• 提供异步清零、同步清零两种类型，同步清零可便捷修改计数长度
• LS160A至LS163A、S162、S163具备完全独立时钟电路，工作模式变化仅在时钟触发时生效

• 高速计数设计场景
• n位同步计数系统的级联应用
