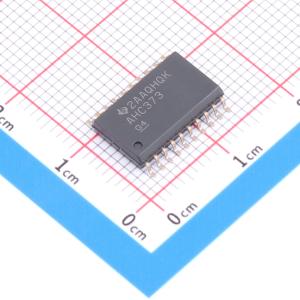

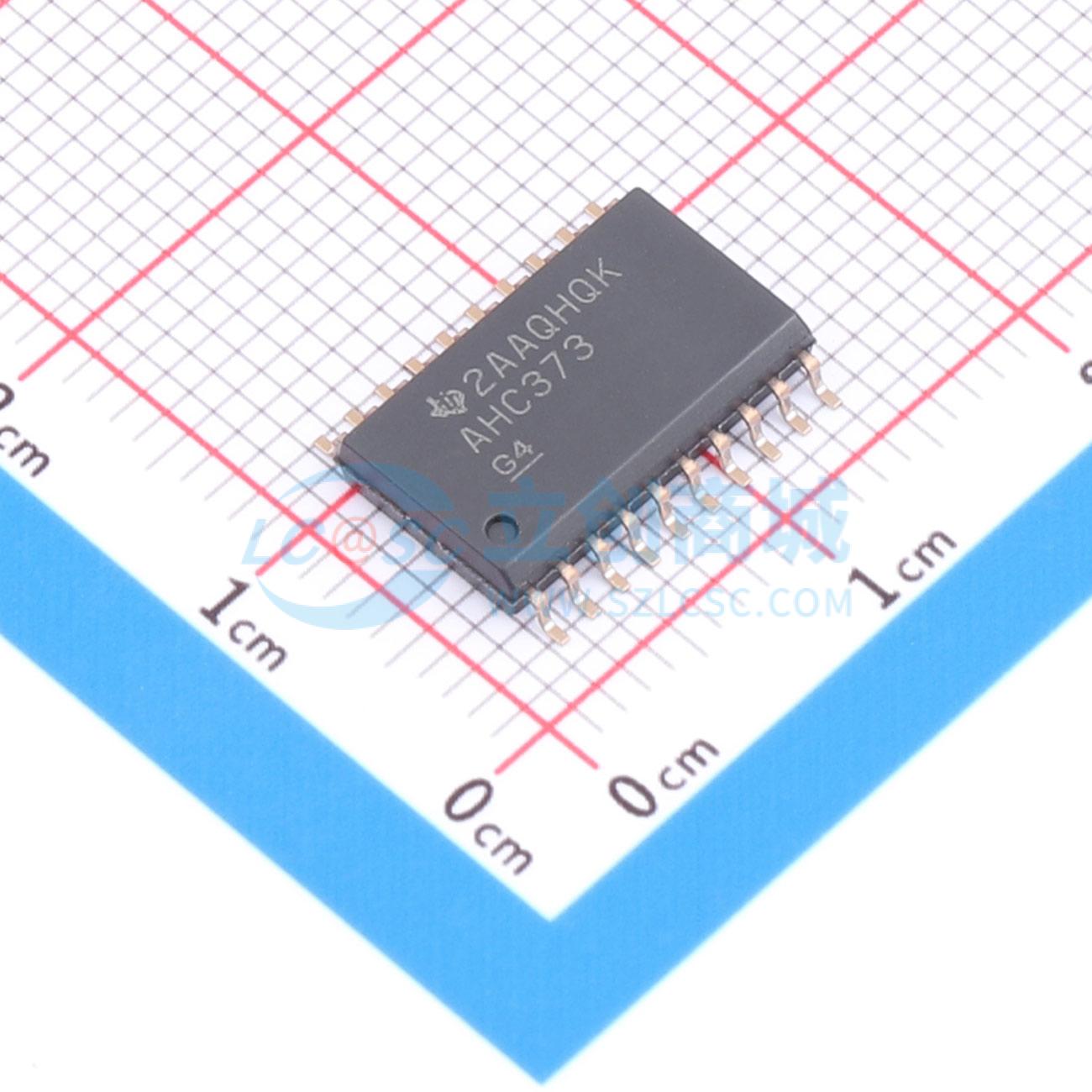

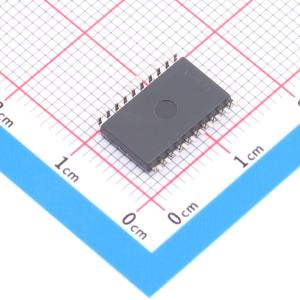

温馨提醒：图片仅供参考，商品以实物为准
SN74AHC373DWR
八进制透明D型锁存器，带三态输出
- 描述
- SN74AHC373 具有三态输出的八路透明 D 类锁存器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AHC373DWR
- 商品编号
- C132990
- 商品封装
- SOIC-20
- 包装方式
- 编带
- 商品毛重
- 0.727克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 锁存器 | |
| 逻辑类型 | D型锁存器 | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~5.5V | |
| 通道数 | 8 | |
| 拉电流(IOH) | 8mA | |
| 灌电流(IOL) | 8mA |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 6.5ns | |
| 系列 | 74AHC | |
| 工作温度 | -40℃~+85℃ | |
| 建立时间 | 4ns | |
| 保持时间 | 1ns | |
| 静态电流(Iq) | 4uA |
商品概述
AHC373器件是八路透明D型锁存器，设计工作电源电压范围为2V~5.5V。当锁存使能LE输入为高电平时，Q输出跟随数据D输入；当LE为低电平时，Q输出锁存D输入的逻辑电平。缓冲输出使能OE输入可将八个输出置于正常逻辑电平（高电平或低电平）或高阻态；处于高阻态时，输出不会对总线产生明显负载或驱动，高阻态和增强驱动能力使其无需接口或上拉组件即可驱动总线。OE不影响锁存器的内部操作，输出处于高阻态时，仍可保留旧数据或输入新数据。为确保上电或掉电期间保持高阻态，OE应通过上拉电阻连接到VCC，电阻的最小值由驱动器的灌电流能力决定。所有未使用的器件输入必须接VCC或GND，以确保器件正常工作。超过最大额定值的应力可能会对器件造成永久性损坏，仅为应力额定值，不保证在超出推荐工作条件的状态下正常工作，长期暴露在最大额定条件下可能影响器件可靠性。
商品特性
- 工作电源电压范围为2V~5.5V
- 闩锁性能超过250mA，符合JESD 17规范
- ESD防护性能符合JESD 22规范，人体模型可达2000V，机器模型可达200V，充电器件模型可达1000V
- 提供J、W、DB、DGV、DW、N、NS、PW、FK多种封装
- 最大额定参数：电源电压范围-0.5V~7V，输入电压范围-0.5V~7V，输出电压范围-0.5V~VCC+0.5V，输入钳位电流VI<0时为-20mA，输出钳位电流为±20mA，连续输出电流为±25mA，VCC或GND的连续电流为±75mA，存储温度范围为-65℃~150℃
- 各封装热阻抗参数：DB封装70℃/W，DGV封装92℃/W，DW封装58℃/W，N封装69℃/W，NS封装60℃/W，PW封装83℃/W
应用领域
- 数据锁存领域
- 总线驱动领域
