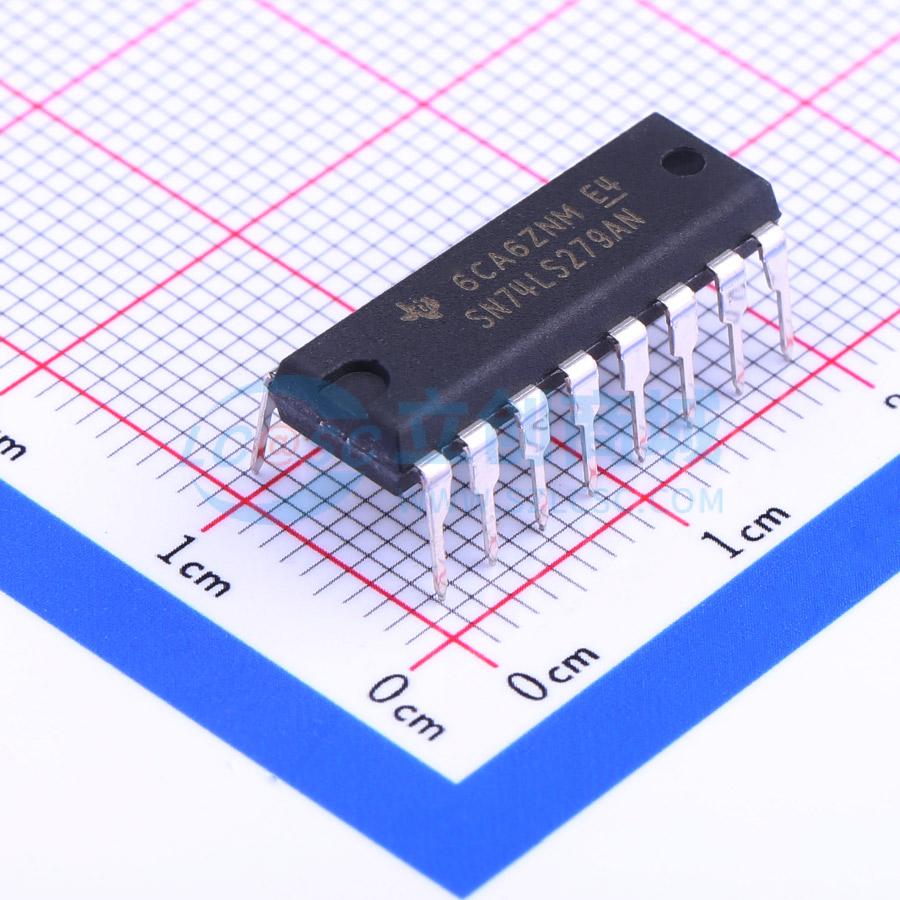

温馨提醒：图片仅供参考，商品以实物为准

SN74LS279AN

四路S-R锁存器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LS279A 四路 /S-/R 锁存器
品牌名称: TI(德州仪器)
商品型号: SN74LS279AN
商品编号: C133941
商品封装: PDIP-16
包装方式: 管装
商品毛重: 1.333克(g)

商品参数

商品概述

该产品集成4个基本S-R锁存触发器，采用16引脚300密耳封装。常规工作模式下，S-R输入端通常保持高电平，当S输入端接入低电平脉冲时，Q输出端将被置为高电平；当R输入端接入低电平脉冲时，Q输出端将被复位为低电平；正常操作中不应同时将两个输入端置为低电平，该状态下Q输出电平不可预测。该产品提供多种封装选项，包含多种不同型号规格。

商品特性

单芯片集成4个基本S-R锁存触发器
提供多种封装类型可选，包括塑料小外形封装、陶瓷芯片载体、扁平封装、塑料双列直插封装、陶瓷双列直插封装
包含的型号有SN54279、SN54LS279A、SN74279、SN74LS279A，不同型号对应不同封装选项
电源电压最大值为7V，电压参数以网络接地端为基准
输入电压参数：279型最大为5.5V，LS279A型最大为7V
工作自由空气温度范围：SN54系列为-55℃至125℃，SN74系列为0℃至70℃
存储温度范围为-65℃至150℃
逻辑符号符合ANSI/IEEE Std. 91-1984和IEC Publication 617-12标准
具备可靠的品质与可靠性
可提供符合不同环保要求的产品选项，涵盖无铅类型，均匀材料中铅含量不超过0.1按重量计，可提供不含溴系和锑系阻燃剂的环保产品

	属性	参数值
	商品目录	锁存器
	逻辑类型	SR锁存器
	输出类型	-
	工作电压	4.75V~5.25V
	通道数	4
	拉电流(IOH)	400uA
	灌电流(IOL)	8mA

	属性	参数值
	传播延迟(tpd)	12ns
	系列	74LS
	工作温度	0℃~+70℃
	建立时间	-
	保持时间	-
	静态电流(Iq)	7mA
