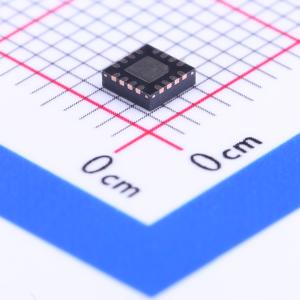

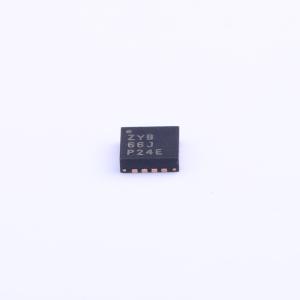

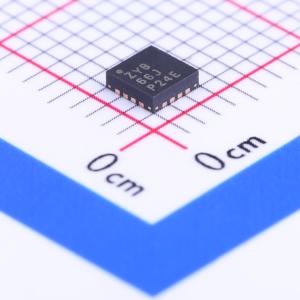

温馨提醒：图片仅供参考，商品以实物为准
TUSB1105RGTR
先进的通用串行总线收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 支持全速(12-Mbit/s)和低速(1.5-Mbit/s)数据速率，符合USB 2.0规范。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TUSB1105RGTR
- 商品编号
- C133946
- 商品封装
- VQFN-16-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB转换芯片 | |
| 应用功能 | 收发器 | |
| USB协议版本 | USB 2.0 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.65V~3.6V | |
| 数据速率 | 1.5Mbps |
商品概述
TUSB1105 和 TUSB1106 通用串行总线 (USB) 收发器符合通用串行总线规范第 2.0 版。这些设备可以以全速（12-Mbit/s）和低速（1.5-Mbit/s）数据速率传输和接收串行数据。TUSB1105 和 TUSB1106 可用作 USB 设备收发器或 USB 主机收发器。
这些设备允许具有 1.65 V 至 3.6 V 电源电压的 USB 应用特定集成电路 (ASIC) 和可编程逻辑器件 (PLD) 与通用串行总线的物理层 (PHY) 接口。它们集成了 5-V 到 3.3-V 电压调节器，可以直接通过 USB 电源 VBUS 供电。
TUSB1105 允许通过模式 (MODE) 输入选择单端和差分输入模式，并提供 RGT 和 RTZ 封装。TUSB1106 仅允许差分输入模式，并提供 PW、RGT、RSV 和 RTZ 封装。
TUSB1105 和 TUSB1106 非常适合便携式电子设备，如移动电话、个人数字助理、信息家电和数码静物相机。
商品特性
- 兼容通用串行总线规范修订版 2.0
- 支持全速（12-Mbit/s）和低速（1.5-Mbit/s）数据传输速率的串行数据收发
- 集成可旁路的5-V至3.3-V稳压器，通过USB VBUS供电
- 通过VP和VM指示断开连接
- 可用作USB设备收发器或USB主机收发器
- 在SE0状态下RCV输出稳定
- 带有迟滞特性的两个单端接收器
- 低功耗运行，适合便携式设备
- 支持1.65 V至3.6 V的I/O电压范围
- 符合IEC-61000-4-2 ESD标准 ±9-kV接触放电模型（D+，D-，VCC(5.0)）±15-kV人体模型（D+，D-，VCC(5.0)）
- TUSB1105提供四方扁平无引脚（QFN）封装；TUSB1106提供QFN和薄型小外形封装（TSSOP）
应用领域
- 手机
- 个人数字助理(PDA)
- 信息设备(IA)
- 数码相机(DSC)
