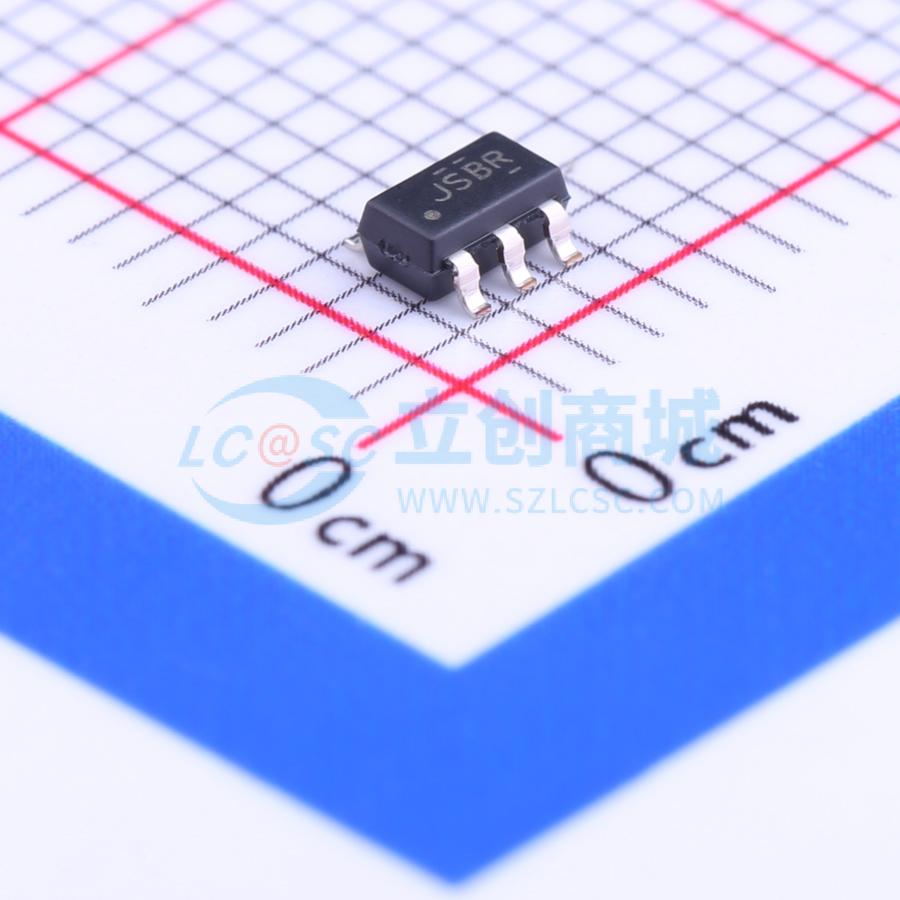

温馨提醒：图片仅供参考，商品以实物为准
TS5A4595DBVR
8Ω SPST 模拟开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 5-V/3.3-V 单通道模拟开关，低导通电阻（8Ω），单刀单掷(SPST)配置。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TS5A4595DBVR
- 商品编号
- C133951
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 1:1 | |
| 通道数 | 1 | |
| 工作电压 | 2.7V~5.5V | |
| 导通时间(ton) | 17ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 8Ω | |
| 关闭时间(toff) | 14ns | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 13pF | |
| 带宽 | 450MHz |
商品特性
- 低导通电阻 (8 Ω)
- 导通电阻平坦度 (1.5 Ω)
- 控制输入耐压5.5 V
- 低电荷注入 (最大5 pC)
- 25°C时450 MHz -3 dB带宽
- 低总谐波失真 (THD) (0.04%)
- 2 V至5.5 V单电源供电
- 1 MHz时-82 dB关断隔离
- 闩锁性能超过每JESD 78，II类100 mA
- 最大关断泄漏0.5 nA
- ESD性能测试：2000 V人体模型 (A114 - B，II类)；1000 V带电设备模型 (C101)
- TTL/CMOS逻辑兼容
应用领域
- 采样保持电路
- 电池供电设备（手机、个人数字助理）
- 音频和视频信号路由
- 通信电路
- PCMCIA卡
