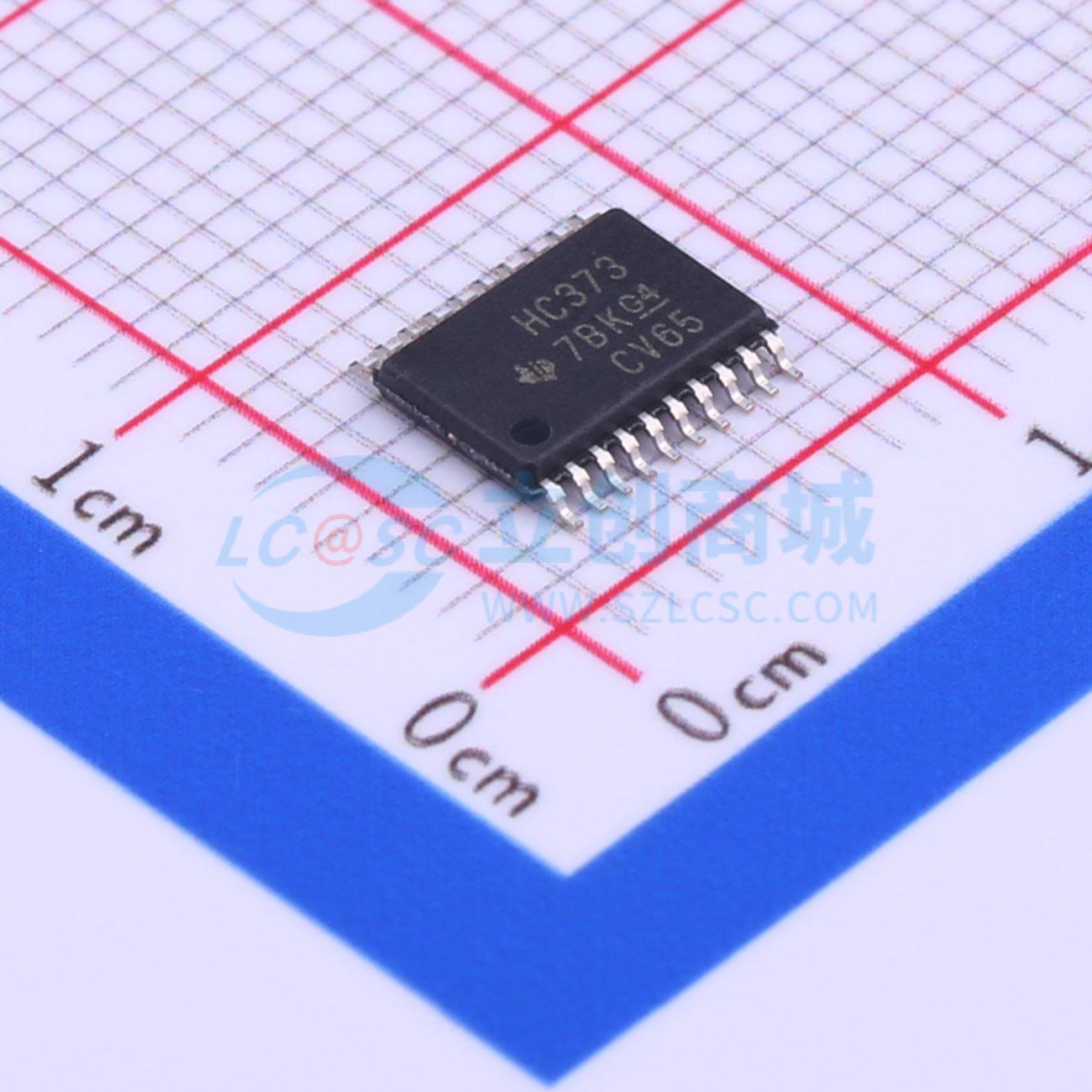

温馨提醒：图片仅供参考，商品以实物为准
SN74HC373PWR
三态输出D型锁存器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74HC373 具有三态输出的八路透明 D 类锁存器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HC373PWR
- 商品编号
- C132998
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.25克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 锁存器 | |
| 逻辑类型 | D型锁存器 | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~6V | |
| 通道数 | 8 | |
| 拉电流(IOH) | 7.8mA | |
| 灌电流(IOL) | 7.8mA |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 15ns | |
| 系列 | 74HC | |
| 工作温度 | -40℃~+85℃ | |
| 建立时间 | 9ns | |
| 保持时间 | 10ns | |
| 静态电流(Iq) | 80uA |
商品概述
这是一款8位锁存器，带有3态输出，专门设计用于驱动高容性或相对低阻抗负载，包含SN54HC373、SN74HC373两个系列，封装类型包括J、W、DB、DW、N、NS、PW、FK。器件包含八个透明D型锁存器，当锁存使能输入端为高电平时，Q输出跟随数据输入端变化；当锁存使能变为低电平时，Q输出锁存数据输入端建立的电平。输出使能端可将八个输出置于正常逻辑状态（高或低逻辑电平）或高阻抗状态；在高阻抗状态下，输出不会对总线造成明显负载或驱动，高阻抗状态和增强的驱动能力使其无需接口或上拉组件即可驱动总线。输出使能不能影响锁存器的内部操作，输出关闭时仍可保留旧数据或输入新数据。
商品特性
- 工作电压范围为2V~6V，范围宽
- 具备大电流3态真实输出，最高可驱动15个LSTTL负载
- 低功耗，Icc最大为80μA
- 典型传输延迟tpd为13ns
- 在5V电压下输出驱动能力为±6mA
- 最大输入电流为1μA
- 单个封装内集成八个大电流锁存器
- 支持完全并行访问加载数据
- 最大电源电压范围为-0.5V~7V
- 输入钳位电流最大为±20mA
- 输出钳位电流最大为±20mA
- 连续输出电流最大为±35mA
- 通过VCC或GND的连续电流最大为±70mA
- 不同封装热阻抗参数：DB封装70℃/W，DW封装58℃/W，N封装69℃/W，NS封装60℃/W，PW封装83℃/W
- 存储温度范围为-65℃~150℃
应用领域
- 缓冲寄存器
- I/O端口
- 双向总线驱动器
- 工作寄存器
