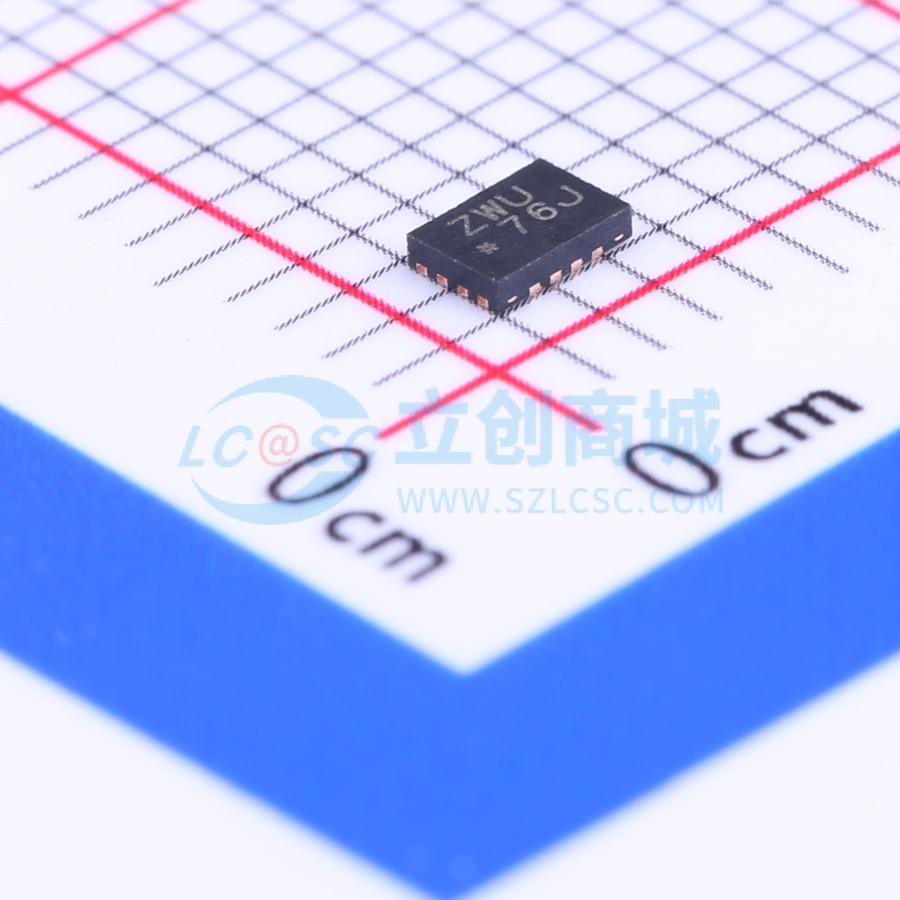

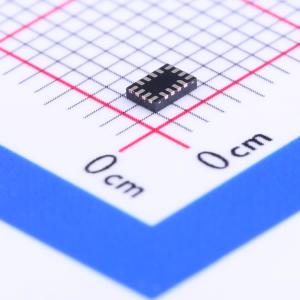

温馨提醒：图片仅供参考，商品以实物为准

SN74AVC4T245RSVR

4位非反相总线收发器，具有可配置电压转换和三态输出

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74AVC4T245 具有可配置电压电平转换功能的四位双电源总线收发器
品牌名称: TI(德州仪器)
商品型号: SN74AVC4T245RSVR
商品编号: C133244
商品封装: UQFN-16(1.8x2.6)
包装方式: 编带
商品毛重: 0.13克(g)

商品参数

商品概述

SN74AVC4T245是一款双位总线收发器，具备可配置电压转换和三态输出功能。它为4位同相总线收发器，采用两个独立的可配置电源轨，A端口跟踪VCCA电压，VCCA可接受1.2V~3.6V的电源电压，B端口跟踪VCCB电压，VCCB可接受1.2V~3.6V的电源电压。该器件优化后可在VCCA/VCCB设置为1.4V~3.6V的条件下工作，也可在低至1.2V的VCCA/VCCB条件下工作，可实现1.2V、1.5V、1.8V、2.5V和3.3V任意电压节点之间的通用低压双向转换。该器件设计用于两条数据总线之间的异步通信，方向控制输入和输出使能输入的逻辑电平可激活B端口输出或A端口输出，或将两个输出端口置于高阻抗模式；激活B端口输出时，数据从A总线传输到B总线，激活A端口输出时，数据从B总线传输到A总线；A、B端口的输入电路始终处于激活状态，必须施加高电平或低电平逻辑，防止产生额外电流。控制引脚由VCCA供电，针对部分掉电应用使用Ioff进行了全规格设计，Ioff电路可禁用输出，防止器件掉电时产生有害的回流电流。VCC隔离功能确保如果任一VCC输入接地，两个端口都将处于高阻抗状态；为确保上电或掉电期间保持高阻抗状态，输出使能应通过上拉电阻连接到VCC，电阻最小值由驱动器的灌电流能力决定。

商品特性

控制输入的VIH/VIL电平以VCCA电压为参考
采用完全可配置双轨设计，每个端口可在1.2V~3.6V全电源电压范围工作
输入输出可承受4.6V电压
Ioff支持部分掉电模式工作
不同电压转换场景支持对应最大数据速率：1.8V至3.3V转换为380Mbps，低于1.8V至3.3V转换为200Mbps，转换至2.5V或1.8V为200Mbps，转换至1.5V为150Mbps，转换至1.2V为100Mbps
闭锁性能超过100mA，符合JESD 78 II类标准
ESD防护符合JESD 22标准，其中人体模型可达8000V，机器模型可达150V，充电器件模型可达1000V

应用领域

个人电子设备
工业领域
企业领域
电信领域

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	1.2V~3.6V
	元件数	2
	每个元件位数	2
	通道类型	双向

	属性	参数值
	灌电流(IOL)	12mA
	拉电流(IOH)	12mA
	系列	74AVC
	工作温度	-40℃~+85℃
	静态电流(Iq)	16uA
	传播延迟(tpd)	2.9ns@3.3V,15pF
	功能特性	掉电隔离；输出使能；电平转换
