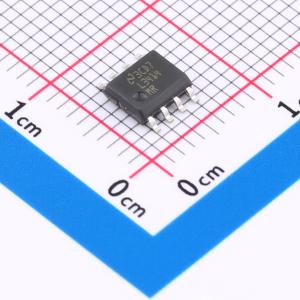

温馨提醒：图片仅供参考，商品以实物为准

LM3414MRX/NOPB

60W 支持共阳极的恒流降压型 LED 驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM3414 42V 60W 共阳极恒流降压型 LED 驱动器，无需外部电流感应资源
品牌名称: TI(德州仪器)
商品型号: LM3414MRX/NOPB
商品编号: C133249
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.175克(g)

商品参数

商品概述

LM3414和LM3414HV是1A、60W(1)支持共阳极的恒流降压型LED驱动器，适用于驱动单串3W高亮度LED，效率高达96%。它们可接受4.5VDC至65VDC的输入电压，能提供高达1A的平均LED电流，精度为±3%。集成的低端N沟道功率MOSFET和电流感应元件实现了简单且元件数量少的电路，无需自举电容和外部电流感应电阻。一个接地的外部小信号电阻可实现精细的LED电流调节、模拟调光和热折返功能。恒定开关频率操作可降低电磁干扰（EMI），无需外部环路补偿网络。专有的脉冲电平调制（PLM）控制方法有助于实现高转换效率和真正的平均LED电流调节。快速响应时间可实现精细的LED电流脉冲，满足通用照明240Hz、256级调光分辨率的要求。 LM3414和LM3414HV采用SOIC - 8和3mm×3mm WSON - 8封装。

商品特性

支持高达60W(1)的LED功率：可驱动18颗3W高亮度LED
无需外部电流感应电阻
LED电流精度为±3%
效率高达96%
高对比度（最小调光电流脉冲宽度<10μS）
集成低端N沟道MOSFET
可调节的恒定LED电流范围为350mA至1000mA
支持模拟调光和热折返
宽输入电压范围：4.5V至42V（LM3414）；4.5V至65V（LM3414HV）
恒定开关频率可在250kHz至1000kHz范围内调节
热关断保护
采用散热增强型SOIC - 8或3mm×3mm WSON - 8封装

应用领域

高功率LED驱动器
建筑照明、办公室格栅灯
汽车照明
MR - 16 LED灯

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	4.5V~42V
	开关频率	500kHz
	通道数	1
	输出电流	1A

	属性	参数值
	调光	PWM；模拟
	特性	过温保护(OTP)
	拓扑结构	降压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置
	恒流精度	3%
