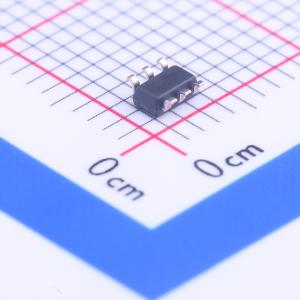

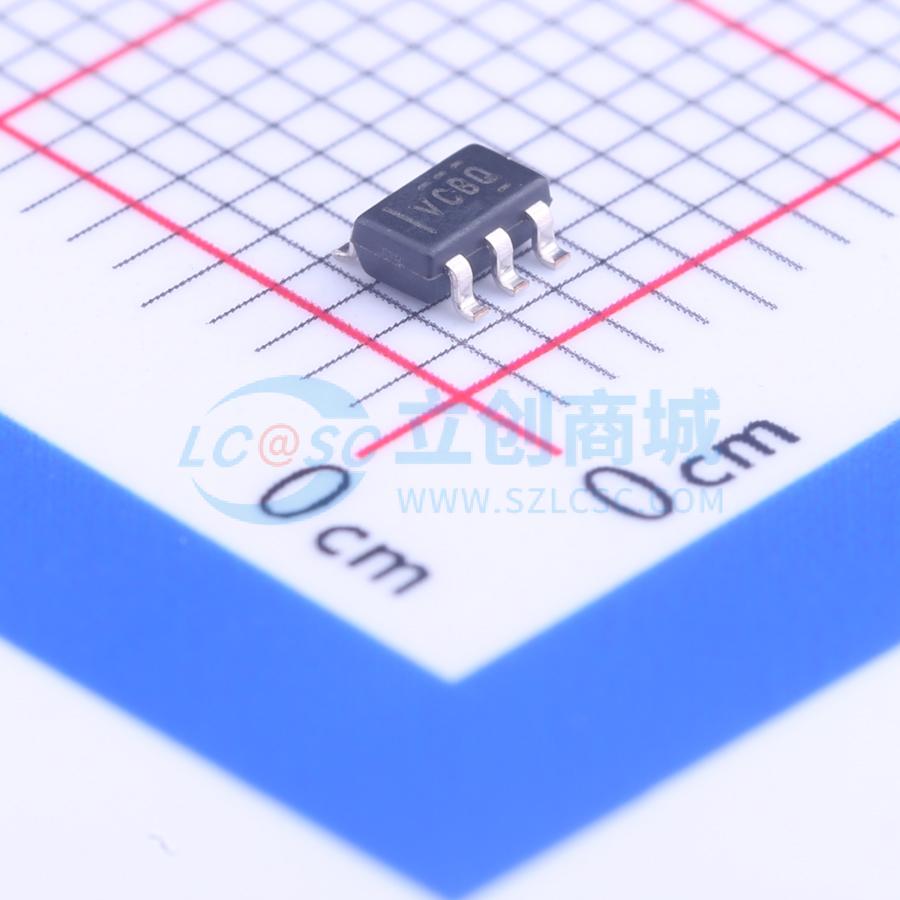

温馨提醒：图片仅供参考，商品以实物为准
TLV3501AQDBVRQ1
高速4.5纳秒推挽输出比较器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLV3501A-Q1 具有关断功能的汽车级高速单路轨至轨比较器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV3501AQDBVRQ1
- 商品编号
- C133251
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.057克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 单路 | |
| 输入失调电压(Vos) | 1mV | |
| 输入偏置电流(Ib) | 2pA | |
| 传播延迟(tpd) | 4.5ns | |
| 滞后电压(Vhys) | 6mV | |
| 共模抑制比(CMRR) | 70dB | |
| 输出类型 | 推挽 | |
| 输出模式 | CMOS |
| 属性 | 参数值 | |
|---|---|---|
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 静态电流(Iq) | 3.2mA | |
| 工作温度 | -40℃~+125℃ | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 单电源 | 2.7V~5.5V | |
| 双电源(Vee ~ Vcc) | -2.75V~-1.35V；1.35V~2.75V | |
| 输入失调电压温漂(Vos TC) | 5uV/℃ | |
| 输入失调电流(Ios) | 2pA |
商品概述
TLV3501A-Q1推挽输出比较器具有4.5 ns的快速传播延迟，工作电压范围为2.7 V至5.5 V。输入电压支持超出电源轨的共模范围，使该器件成为低压应用的理想选择。轨到轨输出可直接驱动CMOS或TTL逻辑。快速延迟和宽共模范围还使TLV3501A-Q1器件通过频率抖动降低EMI峰值，成为减少EMI的理想选择。这些参数使该器件非常适合用于HEV/EV和动力系统中的DCDC转换器和逆变器应用。 SOT23-6微型封装为便携式和空间受限的应用提供了选择。与标准器件相比，Z后缀型号可减少分层现象。
商品特性
- 符合汽车应用要求
- 通过AEC-Q100认证，结果如下：
- 器件温度等级1：环境工作温度范围为-40℃至+125℃
- 器件HBM分类等级2
- 器件CDM分类等级C4B
- 高速：4.5 ns
- 轨到轨I/O，电源电压：2.7 V至5.5 V
- 推挽式CMOS输出级
- 关断功能
- 微型封装：SOT23-6
- 低电源电流：3.2 mA
- Z后缀型号可改善分层现象
应用领域
- HEV/EV和动力系统应用
- DC-DC转换器
- 逆变器
- 燃油传感
- 混合动力电源控制单元
- 自动测试设备
- 阈值检测器
- 过零检测器
- 窗口比较器
