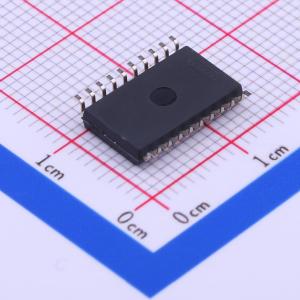

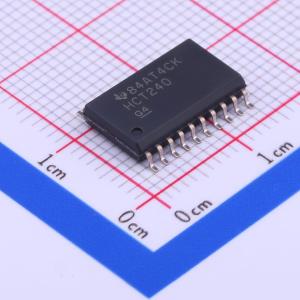

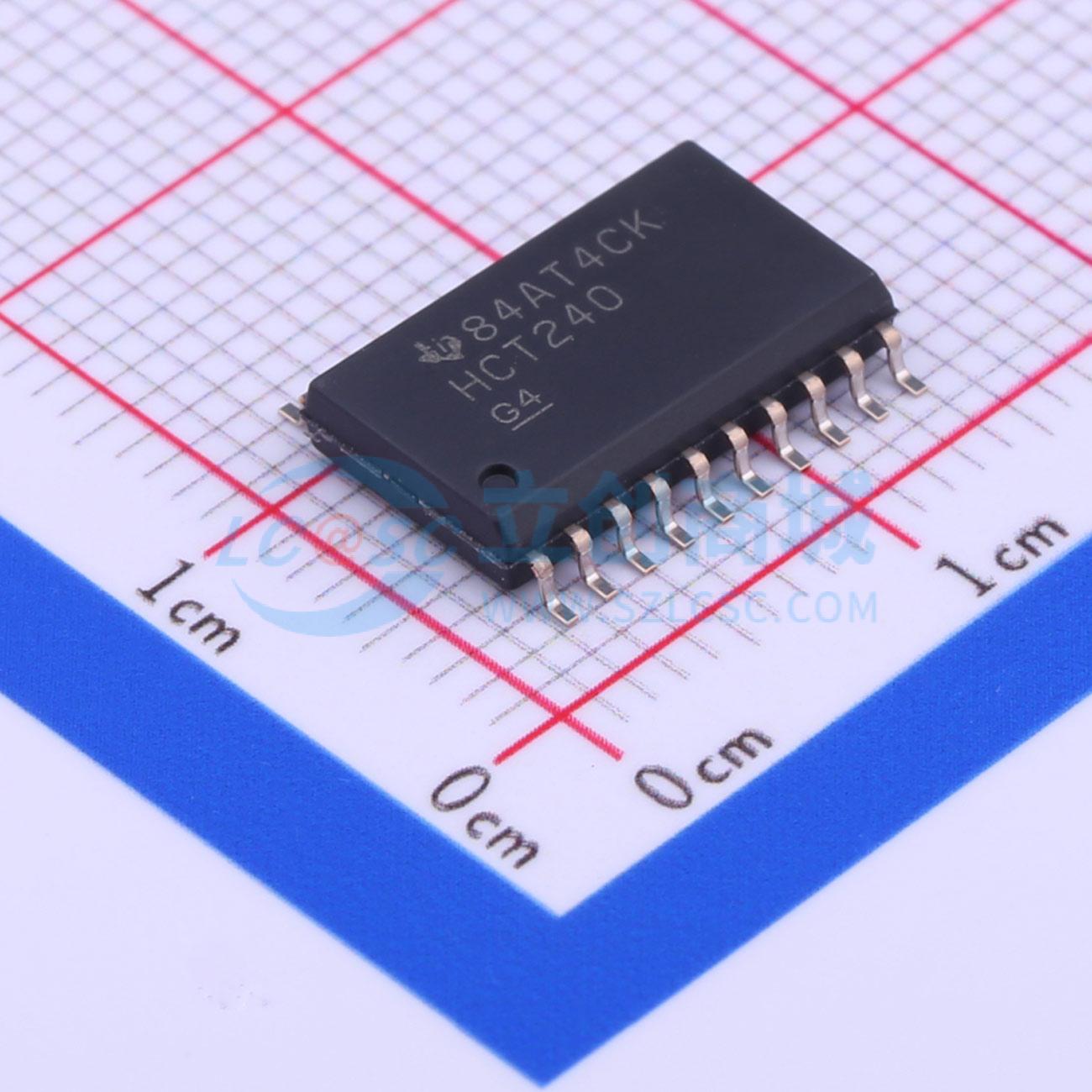

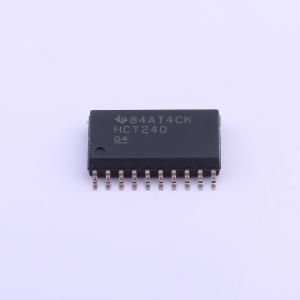

SN74HCT240DWR实物图
  • SN74HCT240DWR商品缩略图
  • SN74HCT240DWR商品缩略图
  • SN74HCT240DWR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SN74HCT240DWR

八进制缓冲器和线路驱动器,带三态输出

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
SN74HCT240 具有 TTL 兼容型 CMOS 输入和三态输出的 8 通道 4.5V 至 5.5V 反相器
品牌名称
TI(德州仪器)
商品型号
SN74HCT240DWR
商品编号
C132264
商品封装
SOIC-20-300mil​
包装方式
编带
商品毛重
0.68克(g)

商品参数

属性参数值
商品目录缓冲器/驱动器/收发器
输入类型-
输出类型三态
工作电压4.5V~5.5V
元件数2
每个元件位数4
通道类型单向
属性参数值
灌电流(IOL)6mA
拉电流(IOH)6mA
系列74HCT
工作温度-40℃~+85℃
静态电流(Iq)80uA
传播延迟(tpd)23ns@5.5V,50pF
功能特性输出使能

商品概述

本产品为八进制缓冲器与线路驱动器,专门用于提升三态存储器地址驱动器、时钟驱动器以及面向总线的接收器与发射器的性能与密度。HCT240器件分为两个带独立输出使能输入的4位缓冲器/驱动器,输出使能为低电平时,器件将A输入的反相数据传输至Y输出;输出使能为高电平时,输出处于高阻抗状态,提供多种封装规格,包含SN54HCT240、SN74HCT240不同型号。

商品特性

  • 工作电压范围4.5V~5.5V
  • 大电流输出,最高可驱动15个LSTTL负载
  • 低功耗,电源电流Icc最大为80μA
  • 典型传输延迟tpd为12ns
  • 5V条件下输出驱动电流为±6mA
  • 最大输入电流为1μA
  • 输入兼容TTL电压电平
  • 三态输出可驱动总线线路或缓冲存储器地址寄存器
  • 最大电源电压范围-0.5V~7V
  • 输入钳位电流±20mA
  • 输出钳位电流±20mA
  • 连续输出电流±35mA
  • VCC或GND的连续电流±70mA
  • DW封装热阻抗为58℃/W,N封装热阻抗为69℃/W,NS封装热阻抗为60℃/W,PW封装热阻抗为83℃/W
  • 存储温度范围-65℃~150℃
  • 所有未使用输入必须接VCC或GND才能保证器件正常工作

应用领域

  • 三态存储器地址驱动
  • 时钟驱动
  • 面向总线的接收、传输场景
