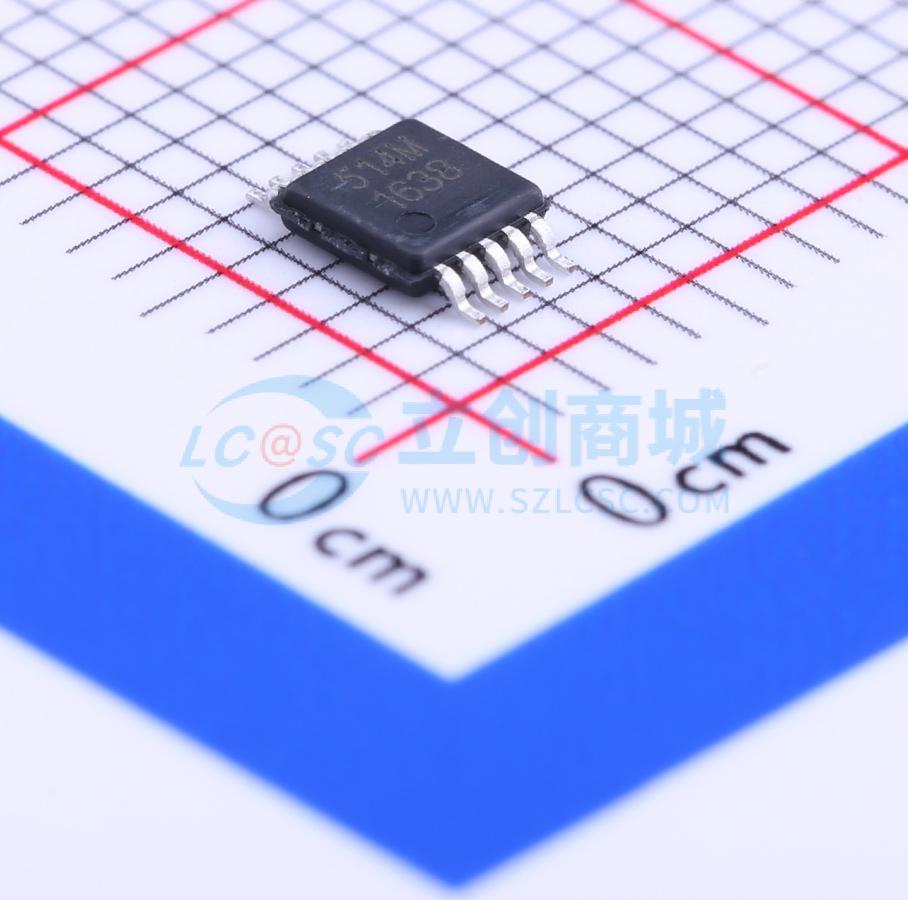

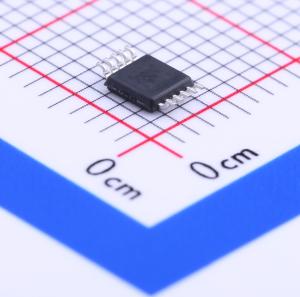

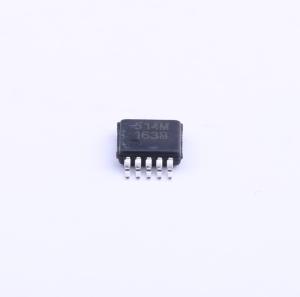

温馨提醒：图片仅供参考，商品以实物为准
RCLAMP0514M.TBT
单向TVS 5V截止 峰值脉冲电流：5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RailClamps是超低电容的TVS（瞬态电压抑制器）阵列，专为保护高速数据接口而设计。该系列产品专门用于保护连接到高速数据和传输线路的敏感元件，使其免受由ESD（静电放电）、CDE（电缆放电事件）和EFT（电快速瞬变）引起的过电压影响。RClampTM0514M的典型电容仅为0.70pF（输入输出之间）
- 品牌名称
- SEMTECH
- 商品型号
- RCLAMP0514M.TBT
- 商品编号
- C132262
- 商品封装
- MSOP-10
- 包装方式
- 编带
- 商品毛重
- 0.174克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 125W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6V | |
| 反向电流(Ir) | 1uA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.7pF |
商品概述
RailClamps是超低电容TVS阵列，专为保护高速数据接口而设计。该系列专门用于保护连接到高速数据和传输线路的敏感元件，使其免受由ESD（静电放电）、CDE（电缆放电事件）和EFT（电快速瞬变）引起的过电压影响。 RClamp™0514M的典型电容仅为0.70pF（I/O到I/O）。这意味着它可用于工作频率超过2GHz的电路，且不会造成信号衰减。它们可用于满足IEC 61000 - 4 - 2标准4级（±15kV空气放电、±8kV接触放电）的ESD抗扰度要求。 这些器件采用MSOP 10L封装，具有无铅、雾锡表面处理。它们兼容无铅和SnPb组装工艺。通过允许走线直接穿过器件，它们便于PCB布局。小尺寸、低电容和高水平的ESD保护相结合，使其成为保护高速HDMI和DVI视频接口的灵活解决方案。
商品特性
- 高速数据线ESD保护，符合IEC 61000 - 4 - 2（ESD）±15kV（空气放电）、±8kV（接触放电）；IEC 61000 - 4 - 5（浪涌）5A（8/20μs）；IEC 61000 - 4 - 4（EFT）40A（5/50ns）
- 带内部TVS二极管的浪涌额定二极管阵列
- 小封装节省电路板空间
- 保护四条I/O线和一条Vcc线
- 低电容：典型值0.7pF（线间）
- 低钳位电压
- 低工作电压：5.0V
- 固态硅雪崩技术
应用领域
- 高清晰度多媒体接口（HDMI）
- 数字视频接口（DVI）
- 10/100/1000以太网
- 显示器和平板显示器
- 笔记本电脑
- 机顶盒
- 投影电视
