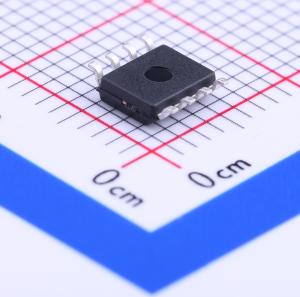

温馨提醒：图片仅供参考，商品以实物为准

LC03-3.3.TBT

TVS 3.3V截止峰值浪涌电流：100A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 3.3V 100A Cj<5pF
品牌名称: SEMTECH
商品型号: LC03-3.3.TBT
商品编号: C132253
商品封装: SO-8
包装方式: 编带
商品毛重: 0.25克(g)

商品参数

商品概述

LC03 - 3.3瞬态电压抑制器旨在保护连接到高速数据和电信线路的组件，使其免受由雷击、静电放电（ESD）和电快速瞬变（EFT）引起的电压浪涌影响。 TVS二极管是敏感半导体组件板级保护的理想选择。LC03 - 3.3将TVS二极管与整流桥相结合，通过单个器件在共模和差模下提供瞬态保护。LC03 - 3.3采用Semtech的EPD技术，在3.3伏电压下具有出色的电气特性。该器件的电容被降至最低，以确保高速线路上的信号正确传输。 LC03 - 3.3满足Bellcore 1089电信应用的短距离（建筑物内）瞬态抗扰度要求。

商品特性

1800瓦峰值脉冲功率（tp = 8/20μs）
高速数据线的瞬态保护，符合Bellcore 1089（建筑物内）100A（2/10μs）、ITU K.20 Ipp = 40A（5/310 μs）、IEC 61000 - 4 - 2（ESD）±15kV（空气）、±8kV（接触）、IEC 61000 - 4 - 4（EFT）40A（5/50ns）、IEC 61000 - 4 - 5（雷击）100A（8/20μs）标准
在共模和差模下保护两条线路
适用于高速接口的低电容
低工作电压（3.3V）
低钳位电压
集成结构节省电路板空间并提高可靠性
固态EPD技术

应用领域

低电压接口
T3/E3
10/100以太网
机顶盒
ISDN接口

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(500个/圆盘，最小起订量 1 个)

个

起订量：1 个500个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	3.3V
	钳位电压	18V
	峰值脉冲电流(Ipp)	100A@8/20us
	峰值脉冲功率(Ppp)	1.8kW@8/20us
	击穿电压	3.5V

	属性	参数值
	反向电流(Ir)	1uA
	通道数	双路
	工作温度	-55℃~+125℃
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
