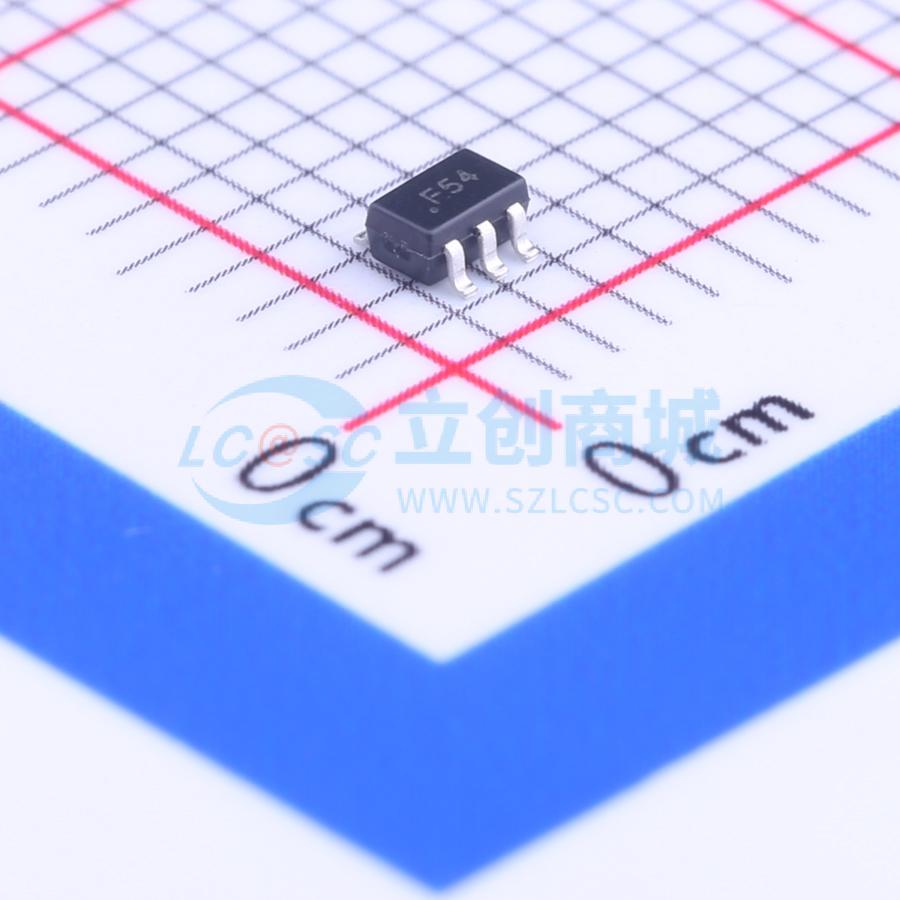

RCLAMP0504F.TCT

TVS 5V截止峰值脉冲电流：6A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RailClamps是浪涌额定二极管阵列，旨在保护高速数据接口。该系列专为保护连接到数据和传输线路的敏感组件而设计，使其免受由ESD（静电放电）、CDE（电缆放电事件）和EFT（电快速瞬变）引起的过电压影响。独特的设计将浪涌额定、低电容转向二极管和一个TVS二极管集成在一个封装中。在瞬态条件下，转向二极管将瞬态电流引导至电源线的正端或接地。内部TVS二极管可防止电源线上出现过电压，保护任何下游组件。低电容阵列配置使用户能够保护四条高速数据或传输线路。低电感结构可在高电流浪涌期间将电压过冲降至最低。该器件针对便携式电子设备的ESD保护进行了优化。它们可用于满足IEC 61000 - 4 - 2（4级 ±15KV空气放电、±8KV接触放电）的ESD抗扰度要求。
品牌名称: SEMTECH
商品型号: RCLAMP0504F.TCT
商品编号: C132257
商品封装: SC-70-6L
包装方式: 编带
商品毛重: 0.035克(g)

商品参数

商品概述

RailClamps是浪涌额定二极管阵列，旨在保护高速数据接口。该系列专为保护连接到数据和传输线路的敏感组件而设计，使其免受由ESD（静电放电）、CDE（电缆放电事件）和EFT（电快速瞬变）引起的过电压影响。独特的设计将浪涌额定、低电容转向二极管和一个TVS二极管集成在一个封装中。在瞬态条件下，转向二极管将瞬态电流引导至电源线的正端或接地。内部TVS二极管可防止电源线上出现过电压，保护任何下游组件。低电容阵列配置使用户能够保护四条高速数据或传输线路。低电感结构可在高电流浪涌期间将电压过冲降至最低。该器件针对便携式电子设备的ESD保护进行了优化。它们可用于满足IEC 61000 - 4 - 2（4级 ±15KV空气放电、±8KV接触放电）的ESD抗扰度要求。

商品特性

高速数据线的瞬态保护，符合IEC 61000 - 4 - 2（ESD）±15kV（空气放电）、±8kV（接触放电），IEC 61000 - 4 - 4（EFT）40A（5/50ns）
带有内部TVS二极管的浪涌额定二极管阵列
小封装（2.4×2.2mm）节省电路板空间
最多可保护四条I/O线和电源线
高速接口低电容（<3pF）
至2.0GHz无插入损耗
低泄漏电流和钳位电压
低工作电压：5.0V
固态硅雪崩技术

应用领域

USB 2.0
USB OTG
显示器和平板显示器
数字视频接口（DVI）
高清多媒体接口（HDMI）
千兆以太网
SIM卡端口
IEEE 1394火线端口

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交15单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5V
	钳位电压	25V
	峰值脉冲电流(Ipp)	6A@8/20us
	峰值脉冲功率(Ppp)	150W@8/20us
	击穿电压	6V

	属性	参数值
	反向电流(Ir)	3uA
	通道数	四路
	工作温度	-55℃~+125℃
	防护等级	IEC 61000-4-2；IEC 61000-4-4
	类型	TVS
	Cj-结电容	3pF
