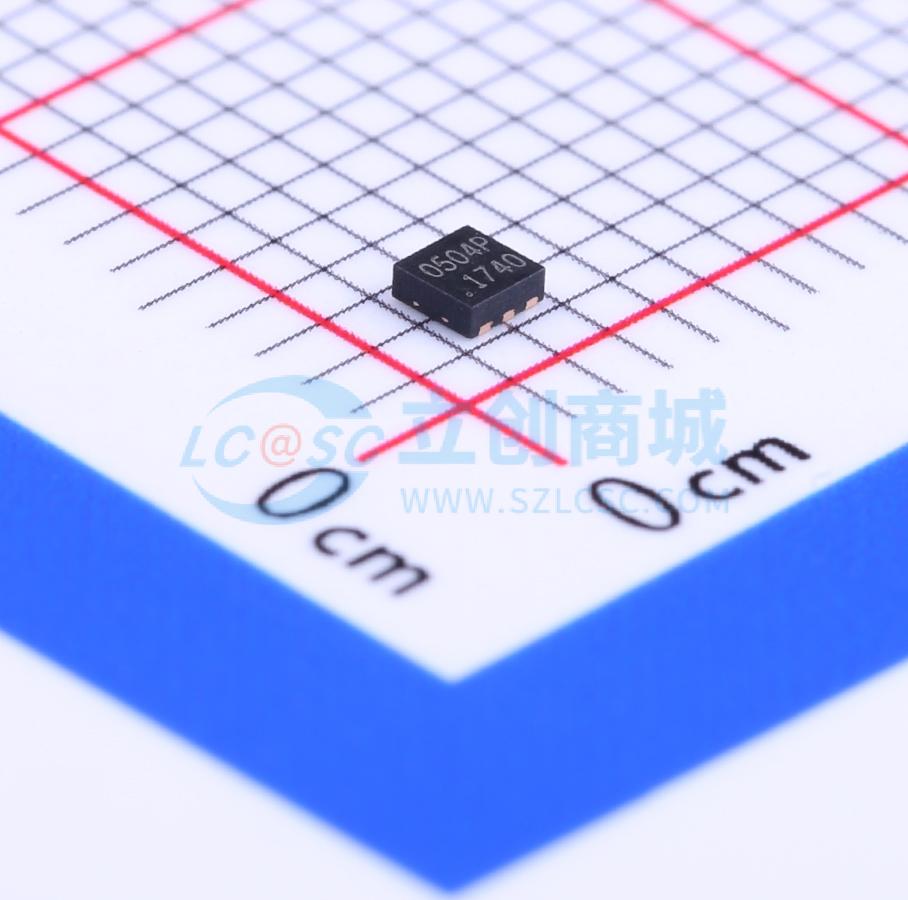

温馨提醒：图片仅供参考，商品以实物为准

RCLAMP0504PATCT

TVS 5V截止峰值脉冲电流：6A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RailClamp TVS二极管专为保护连接到高速数据和传输线路的敏感元件而设计，使其免受由ESD（静电放电）、CDE（电缆放电事件）和EFT（电快速瞬变）引起的过电压影响。独特的设计将浪涌额定、低电容转向二极管和一个TVS二极管集成在单个封装中。在瞬态条件下，转向二极管将瞬态电流导向接地。内部TVS二极管将瞬态电压钳位到安全水平。低电容阵列配置允许用户保护多达四条高速数据线。RClampO504PA采用6引脚SLP1616P6封装。其尺寸为1.6×1.6×0.60mm。引脚间距为0.5mm，采用无铅NiPdAu表面处理。它们可用于满足IEC 61000 - 4 - 2标准4级（25kV空气放电、8kV接触放电）的ESD抗扰度要求。小尺寸、低电容和高ESD浪涌能力的结合使其非常适合用于便携式应用，如手机、下一代彩色LCD显示器、USB和多媒体卡接口。
品牌名称: SEMTECH
商品型号: RCLAMP0504PATCT
商品编号: C132259
商品封装: SLP1610-4
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

RailClamp TVS二极管专为保护连接到高速数据和传输线路的敏感元件而设计，使其免受由ESD（静电放电）、CDE（电缆放电事件）和EFT（电快速瞬变）引起的过电压影响。独特的设计将浪涌额定、低电容转向二极管和一个TVS二极管集成在单个封装中。在瞬态条件下，转向二极管将瞬态电流导向接地。内部TVS二极管将瞬态电压钳位到安全水平。低电容阵列配置允许用户保护多达四条高速数据线。 RClampO504PA采用6引脚SLP1616P6封装。其尺寸为1.6×1.6×0.60mm。引脚间距为0.5mm，采用无铅NiPdAu表面处理。它们可用于满足IEC 61000 - 4 - 2标准4级（25kV空气放电、8kV接触放电）的ESD抗扰度要求。小尺寸、低电容和高ESD浪涌能力的结合使其非常适合用于便携式应用，如手机、下一代彩色LCD显示器、USB和多媒体卡接口。

商品特性

高速数据线瞬态保护，符合IEC 61000 - 4 - 2（ESD）±15kV（空气放电）、±8kV（接触放电），IEC 61000 - 4 - 4（EFT）40A（5/50ns）
带有内部TVS二极管的浪涌额定二极管阵列
小封装（1.6×1.6mm）节省电路板空间
最多可保护四条I/O线和电源线
低电容（<3pF），适用于高速接口
22GHz频率下无插入损耗
低泄漏电流和钳位电压
低工作电压：5.0V
固态硅雪崩技术

应用领域

USB 2.0和USB OTG
多媒体卡（MMC）接口
SD卡接口
MDDI端口
SIM端口
键盘
千兆以太网

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交16单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5V
	钳位电压	25V
	峰值脉冲电流(Ipp)	6A@8/20us
	峰值脉冲功率(Ppp)	150W@8/20us
	击穿电压	6V

	属性	参数值
	反向电流(Ir)	3uA
	通道数	四路
	工作温度	-55℃~+125℃
	防护等级	IEC 61000-4-2
	类型	TVS
	Cj-结电容	3pF
