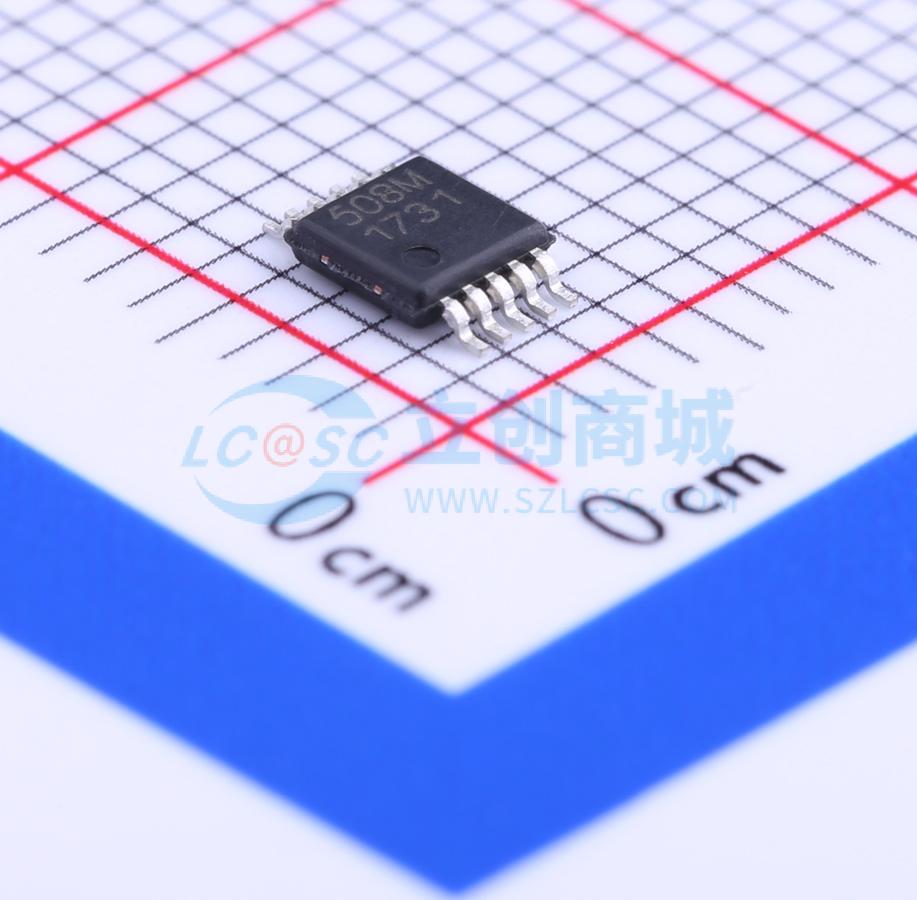

温馨提醒：图片仅供参考，商品以实物为准

RCLAMP0508M.TBT

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TVS阵列
品牌名称: SEMTECH
商品型号: RCLAMP0508M.TBT
商品编号: C132261
商品封装: MSOP-10
包装方式: 编带
商品毛重: 0.174克(g)

商品参数

商品概述

RailClamps是浪涌额定二极管阵列，旨在保护高速数据接口。RClamp系列专门设计用于保护连接到数据和传输线路的敏感组件，使其免受由静电放电（ESD）、电缆放电事件（CDE）、电快速瞬变（EFT）和雷击引起的过电压影响。这些器件的独特设计在单个封装中集成了浪涌额定、低电容转向二极管和一个瞬态电压抑制（TVS）二极管。在瞬态条件下，转向二极管将瞬态电流引导至电源线的正端或接地。内部TVS二极管可防止电源线上出现过电压，保护任何下游组件。 RClamp™0508M的典型电容低至3pF，可用于高达1GHz的线路。这使得该器件非常适合保护高速数据线，如USB 2.0、Firewire、DVI和千兆以太网接口。低电容阵列配置允许用户保护八条高速数据或传输线路。低电感结构可在大电流浪涌期间将电压过冲降至最低。它们可用于满足IEC 61000 - 4 - 2标准第4级（15kV空气放电、8kV接触放电）的ESD抗扰度要求。

商品特性

高速数据线ESD保护，符合IEC 61000 - 4 - 2（ESD）15kV（空气放电）、8kV（接触放电），IEC 61000 - 4 - 4（EFT）40A（5/50ns），IEC 61000 - 4 - 5（雷击）12A（8/20μs）标准
带内部TVS的浪涌额定二极管阵列
小封装节省电路板空间
保护高达1GHz的八条I/O线路
低电容：典型值3pF
低钳位电压
低工作电压：5.0V
固态硅雪崩技术

应用领域

USB 2.0电源和数据线保护
视频图形卡
显示器和平板显示器
数字视频接口（DVI）
高清晰度多媒体接口（HDMI）
10/100/1000以太网
ATM接口
IEEE 1394 Firewire端口

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5V
	钳位电压	25V
	峰值脉冲电流(Ipp)	12A@8/20us
	峰值脉冲功率(Ppp)	300W@8/20us
	击穿电压	6V

	属性	参数值
	反向电流(Ir)	5uA
	通道数	八路
	工作温度	-55℃~+125℃@(Tj)
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	3pF
