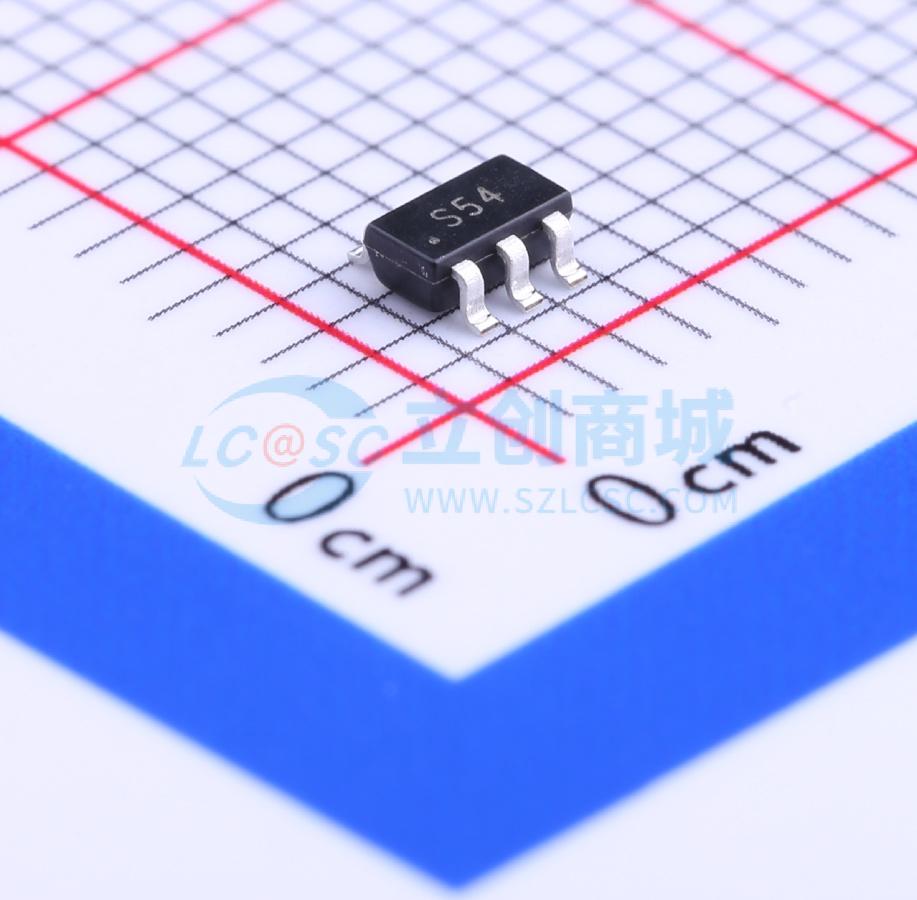

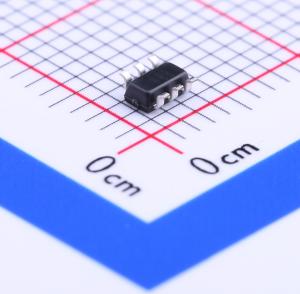

RCLAMP0504S.TCT

TVS 5V截止峰值浪涌电流：9A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RailClamps是浪涌额定二极管阵列，旨在保护高速数据接口。该系列专门设计用于保护连接到数据和传输线路的敏感元件，使其免受由静电放电（ESD）、电缆放电事件（CDE）和电快速瞬变（EFT）引起的过电压影响。独特的设计将浪涌额定、低电容转向二极管和一个瞬态电压抑制（TVS）二极管集成在单个封装中。在瞬态情况下，转向二极管将瞬态电流导向电源线的正极或接地。内部的TVS二极管可防止电源线上出现过电压，保护任何下游元件。低电容阵列配置使用户能够保护四条高速数据或传输线路。低电感结构可在大电流浪涌期间将电压过冲降至最低。该器件针对便携式电子设备的静电放电保护进行了优化。它们可用于满足IEC 61000-4-2标准（4级 ±15KV空气放电、±8KV接触放电）的静电放电抗扰度要求。
品牌名称: SEMTECH
商品型号: RCLAMP0504S.TCT
商品编号: C132260
商品封装: SOT-23-6L
包装方式: 编带
商品毛重: 0.042克(g)

商品参数

商品概述

RailClamps是浪涌额定二极管阵列，旨在保护高速数据接口。该系列专门设计用于保护连接到数据和传输线路的敏感元件，使其免受由静电放电（ESD）、电缆放电事件（CDE）和电快速瞬变（EFT）引起的过电压影响。独特的设计将浪涌额定、低电容转向二极管和一个瞬态电压抑制（TVS）二极管集成在单个封装中。在瞬态情况下，转向二极管将瞬态电流导向电源线的正极或接地。内部的TVS二极管可防止电源线上出现过电压，保护任何下游元件。低电容阵列配置使用户能够保护四条高速数据或传输线路。低电感结构可在大电流浪涌期间将电压过冲降至最低。该器件针对便携式电子设备的静电放电保护进行了优化。它们可用于满足IEC 61000 - 4 - 2标准（4级 ±15KV空气放电、±8KV接触放电）的静电放电抗扰度要求。

商品特性

符合IEC 61000 - 4 - 2（ESD）标准，为高速数据线提供瞬态保护，±15kV（空气放电）、±8kV（接触放电）；符合IEC 61000 - 4 - 4（EFT）标准，40A（5/50ns）
带有内部TVS二极管的浪涌额定二极管阵列
小封装节省电路板空间
最多可保护四条输入/输出线路和电源线
适用于高速接口的低电容（<3pF）
直至22GHz无插入损耗
低泄漏电流和钳位电压
低工作电压：5.0V
固态硅雪崩技术

应用领域

USB 2.0
USB OTG
显示器和平板显示器
数字视频接口（DVI）
千兆以太网
IEEE 1394火线端口

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交30单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5V
	钳位电压	25V
	峰值脉冲电流(Ipp)	9A@8/20us
	峰值脉冲功率(Ppp)	150W@8/20us
	击穿电压	6V

	属性	参数值
	反向电流(Ir)	3uA
	通道数	四路
	工作温度	-55℃~+125℃
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	类型	TVS
	Cj-结电容	3pF
