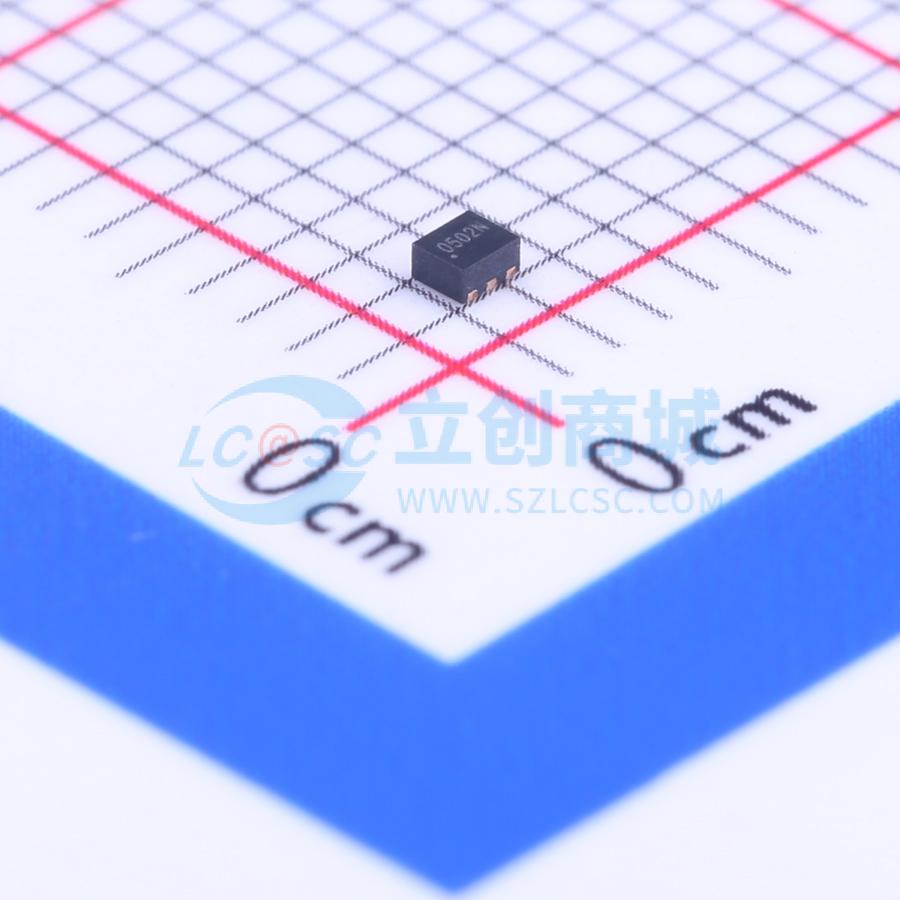

温馨提醒：图片仅供参考，商品以实物为准
RCLAMP0502N.TCT
TVS 6.5V截止 峰值脉冲电流：3A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RailClamp系列是一系列超低电容TVS阵列，旨在保护高速数据接口。该系列专为保护连接到高速数据和传输线路的敏感元件而设计，使其免受由ESD（静电放电）、CDE（电缆放电事件）和EFT（电快速瞬变）引起的过电压影响。它们适用于电路板空间有限的应用场景。每个器件所需的PCB面积小于1.2 mm²，可保护多达两条高速数据线。该单片设计在单个封装中集成了具有浪涌额定值的低电容转向二极管和一个TVS二极管。每条线路与地之间的典型电容小于0.5 pF。每条线路的电容匹配良好，可确保信号平衡一致。提供与TVS的连接，用于保护外部电压总线，例如USB应用中的电压总线。该器件针对便携式电子设备的ESD保护进行了优化。它们可用于满足IEC 61000 - 4 - 2标准4级（±15 kV空气放电、±8 kV接触放电）的ESD抗扰度要求。RClamp0502N采用6引脚、符合RoHS/WEEE标准的SLP1210N6封装。其尺寸为1.2×1.0×0.58 mm。这种小封装使其非常适合用于手机、笔记本电脑和数码相机等便携式电子设备。
- 品牌名称
- SEMTECH
- 商品型号
- RCLAMP0502N.TCT
- 商品编号
- C132255
- 商品封装
- SLP1210-6
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 6.5V | |
| 钳位电压 | 30V | |
| 峰值脉冲电流(Ipp) | 3A@8/20us | |
| 峰值脉冲功率(Ppp) | 100W@8/20us | |
| 击穿电压 | 9.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-2；IEC 61000-4-4 | |
| 类型 | TVS | |
| Cj-结电容 | 0.3pF |
商品概述
RailClamp® 系列是一系列超低电容 TVS 阵列，旨在保护高速数据接口。该系列专门设计用于保护连接到高速数据和传输线路的敏感元件，使其免受由静电放电（ESD）、电缆放电事件（CDE）和电快速瞬变（EFT）引起的过电压影响。它们适用于电路板空间有限的应用场景。每个器件所需的 PCB 面积小于 1.2mm²，可保护多达两条高速数据线。 单片设计在单个封装中集成了具有浪涌额定值的低电容转向二极管和一个 TVS 二极管。每条线路与地之间的典型电容小于 0.5pF。每条线路的电容匹配良好，可确保信号平衡一致。提供与 TVS 的连接，用于保护外部电压总线，例如 USB 应用中的电压总线。该器件针对便携式电子设备的 ESD 保护进行了优化。它们可用于满足 IEC 61000 - 4 - 2 标准 4 级（± 15kV 空气放电、± 8kV 接触放电）的 ESD 抗扰度要求。 RClamp0502N 采用 6 引脚、符合 RoHS/WEEE 标准的 SLP1210N6 封装。其尺寸为 1.2 × 1.0 × 0.58mm。这种小封装使其非常适合用于手机、笔记本电脑和数码相机等便携式电子设备。
商品特性
- 高速数据线的 ESD 保护，符合 IEC 61000 - 4 - 2（ESD）± 15kV（空气放电）、± 8kV（接触放电）；IEC 61000 - 4 - 4（EFT）40A（5/50ns）
- 带有内部 TVS 二极管的浪涌额定二极管阵列
- 小封装节省电路板空间
- 保护两条 I/O 线和一条电源线
- 低电容：典型值为 0.3pF
- 低钳位电压
- 固态硅雪崩技术
应用领域
- USB
- MMC 端口
- 串行 ATA
- 视频端口
