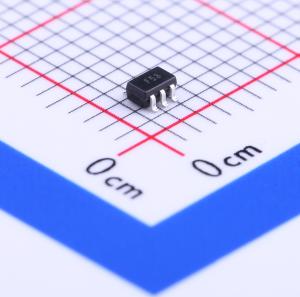

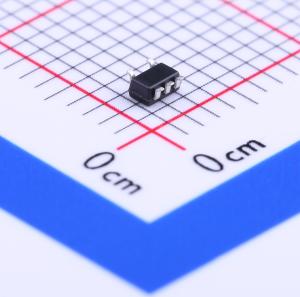

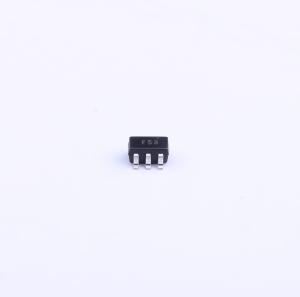

温馨提醒：图片仅供参考，商品以实物为准

RCLAMP0503F.TCT

描述: TVS阵列
品牌名称: SEMTECH
商品型号: RCLAMP0503F.TCT
商品编号: C132256
商品封装: SC-70-5
包装方式: 编带
商品毛重: 0.031克(g)

商品参数

商品概述

RailClamp TVS阵列是低电容ESD保护器件，旨在保护高速数据接口。该系列专门设计用于保护连接到数据和传输线路的敏感元件，使其免受ESD（静电放电）、CDE（电缆放电事件）和EFT（电快速瞬变）引起的过电压影响。独特的设计将浪涌额定、低电容转向二极管和一个TVS二极管集成在单个封装中。在瞬态条件下，转向二极管将瞬态电流引导至电源线的正端或接地。内部TVS二极管可防止电源线上出现过电压，保护任何下游元件。低电容阵列配置使用户能够保护三条高速数据或传输线路。低电感结构可在大电流浪涌期间将电压过冲降至最低。该器件针对USB OTG和SIM接口的ESD保护进行了优化。它们可用于满足IEC 61000 - 4 - 2标准4级（±15 kV空气放电、±8 kV接触放电）的ESD抗扰度要求。

商品特性

符合IEC 61000 - 4 - 2（ESD）标准，高速数据线瞬态保护：±25 kV（空气放电）、±20 kV（接触放电）；符合IEC 61000 - 4 - 4（EFT）标准，40A（5/50ns）
带有内部TVS二极管的浪涌额定二极管阵列
小封装节省电路板空间
保护三条I/O线和电源线
高速接口低电容（<3pF）
低钳位电压
低工作电压：5.0V
固态硅雪崩技术

应用领域

USB OTG接口
SIM端口
视频图形卡
个人数字助理（PDA）
显示器和平板显示器
便携式电子设备
微控制器输入保护

数据手册PDF

放大查看下载PDF

交货周期

订货10-14个工作日

购买数量

(3000个/圆盘，最小起订量 3000 个)

个

起订量：3000 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5V
	钳位电压	25V
	峰值脉冲电流(Ipp)	9A@8/20us
	峰值脉冲功率(Ppp)	150W@8/20us
	击穿电压	6V

	属性	参数值
	反向电流(Ir)	3uA
	通道数	三路
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	类型	TVS
	Cj-结电容	1.5pF；3pF
