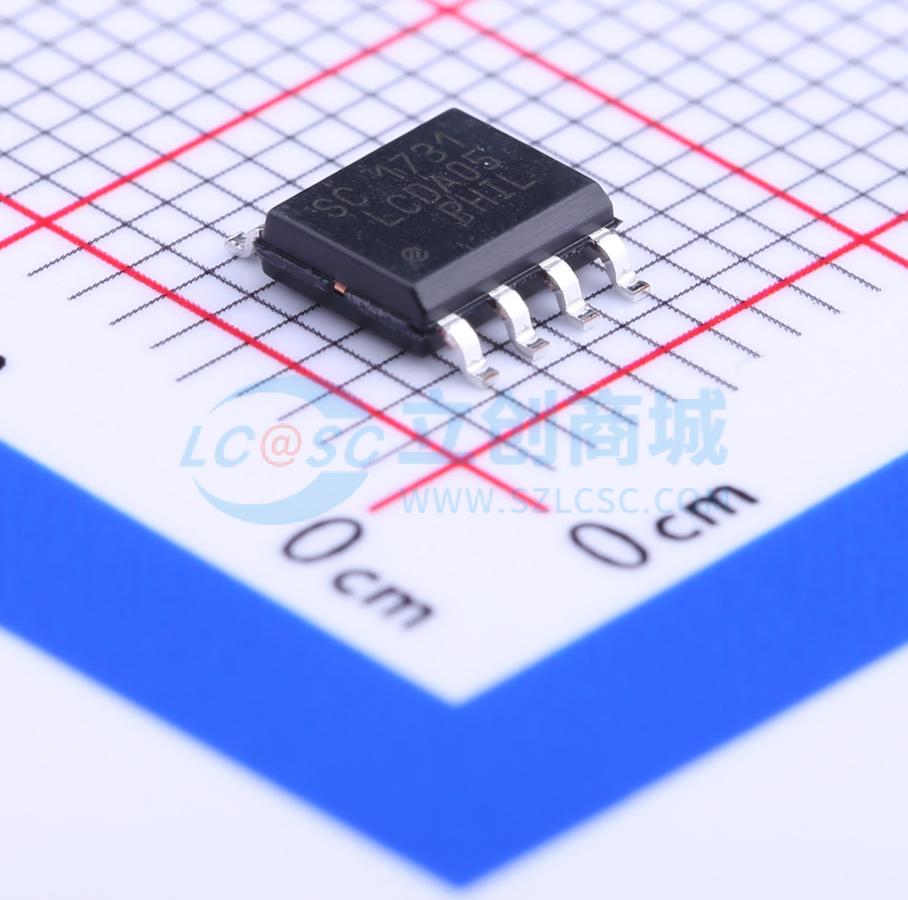

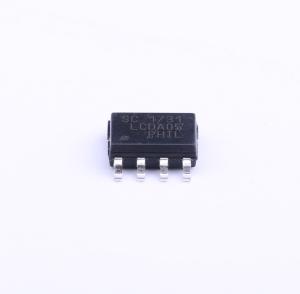

温馨提醒：图片仅供参考，商品以实物为准
LCDA05.TBT
双向TVS 5V截止 峰值浪涌电流：17A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LCDA系列瞬态电压抑制（TVS）阵列旨在保护敏感电子设备免受静电放电（ESD）和其他电压引起的瞬态事件造成的损坏或闩锁。每个器件可保护两条高速线路。它们有5V、12V、15V和24V的工作电压可选。这些器件为双向器件，可用于信号极性高于和低于地的线路。TVS二极管是专门为瞬态抑制而设计的固态器件。它们具有适用于电路板级保护的理想特性，包括快速响应时间、低工作电压和钳位电压，且不会出现器件性能退化。LCDA系列器件的特点是将低电容补偿二极管与标准TVS二极管串联，为高速接口提供集成的低电容解决方案。
- 品牌名称
- SEMTECH
- 商品型号
- LCDA05.TBT
- 商品编号
- C132254
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.25克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 11V | |
| 峰值脉冲电流(Ipp) | 17A@8/20us | |
| 峰值脉冲功率(Ppp) | 300W@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 20uA | |
| 通道数 | 双路 | |
| 工作温度 | -55℃~+125℃@(Tj) | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 5pF |
商品概述
LCDA系列TVS阵列旨在保护敏感电子设备免受因ESD和其他电压引起的瞬态事件造成的损坏或闩锁效应。每个器件可保护两条高速线路。它们提供5V、12V、15V和24V的工作电压。这些器件为双向器件，可用于信号极性在接地电压上下的线路。 TVS二极管是专门为瞬态抑制设计的固态器件。它们具有适用于电路板级保护的特性，包括快速响应时间、低工作电压和钳位电压，且不会出现器件性能退化。LCDA系列器件采用与标准TVS二极管串联的低电容补偿二极管，为高速接口提供集成的低电容解决方案。 LCDA系列器件可满足IEC 61000 - 4 - 2标准4级的抗扰度要求。
商品特性
- 高速数据线的瞬态保护，符合 IEC 61000 - 4 - 2（ESD）± 15kV（空气）、± 8kV（接触）；IEC 61000 - 4 - 4（EFT）40A（5/50ns）；IEC 61000 - 4 - 5（雷击）（8 / 20μs）
- 保护两条I/O线路
- 高速数据线的低电容特性
- 工作电压：5V、12V、15V和24V
- 低漏电流
- 低工作电压和钳位电压
- 固态硅雪崩技术
应用领域
- 高速数据线
- 基于微处理器的设备
- 通用串行总线（USB）端口保护
- 笔记本电脑、台式电脑和服务器
- 仪器仪表
- 局域网/广域网设备
- 外围设备
