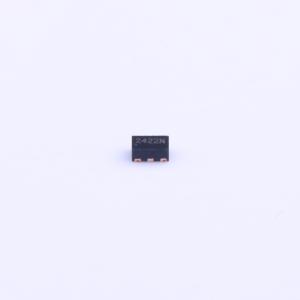

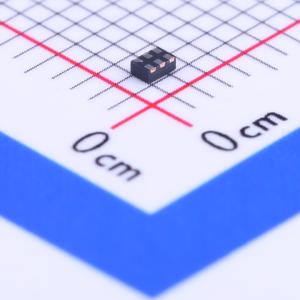

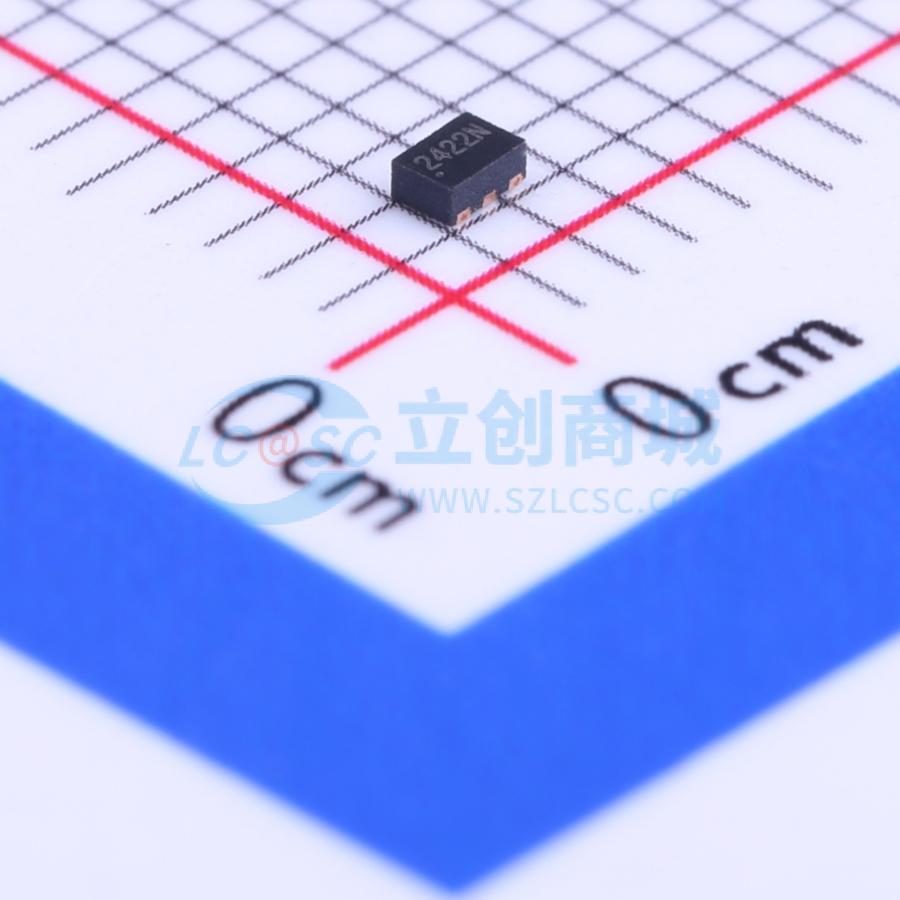

温馨提醒：图片仅供参考，商品以实物为准
ECLAMP2422N.TCT
双向ESD
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- SEMTECH
- 商品型号
- ECLAMP2422N.TCT
- 商品编号
- C132251
- 商品封装
- SLP1510-6
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 击穿电压 | 8V | |
| 反向电流(Ir) | 1nA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 双路 | |
| 工作温度 | -40℃~+85℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 100pF |
商品概述
EClampTM2422N是一款集成了TVS二极管的（C-L-C）低通滤波器阵列。它旨在抑制不需要的EMI/RFI信号，并为便携式电子设备提供静电放电（ESD）保护。这款先进的器件采用固态硅雪崩技术，具备卓越的钳位性能和直流电气特性。它经过优化，可用于保护手机和其他便携式电子设备中的耳机音频端口。 该器件由两个相同的电路组成，其中包括用于ESD保护的TVS二极管，以及用于EMI/RFI滤波的C-L-C π型滤波器。典型电感值为2nH，电容值为100pF，可在800MHz至2.7GHz频段实现最低20dB的衰减。其串联电阻极低，仅为2欧姆，非常适合用于耳机扬声器接口。根据IEC 61000 - 4 - 2标准4级要求，TVS二极管能有效抑制超过±15KV（空气放电）和±8KV（接触放电）的ESD电压。 EClamp2422N采用6引脚、符合RoHS/WEEE标准的SLP1510N6封装。尺寸为1.45×1.0×0.58mm，引脚间距为0.5mm，采用无铅NiPdAu镀层。小尺寸封装使其非常适合用于便携式电子设备。
商品特性
- 集成TVS的双向EMI/RFI滤波器，提供ESD保护
- 符合IEC 61000 - 4 - 2（ESD）4级标准，±15kV（空气放电），±8kV（接触放电）
- TVS工作电压：5V
- 电感器：2nH（典型值）
- 电容器：100pF（VR = 0V时的典型值）
- 双线保护和滤波
- 固态技术
应用领域
- 手机
- 便携式设备的扬声器端口
- 笔记本电脑
