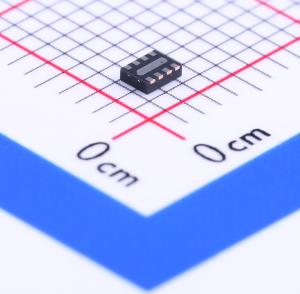

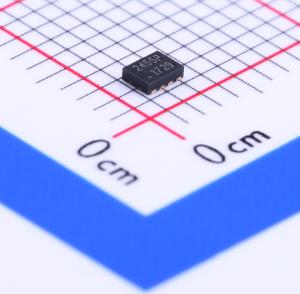

温馨提醒：图片仅供参考，商品以实物为准

ECLAMP2455P.TCT

双向ESD

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: SEMTECH
商品型号: ECLAMP2455P.TCT
商品编号: C132252
商品封装: SLP2116-8
包装方式: 编带
商品毛重: 0.037克(g)

商品参数

商品概述

EClampTM2455P是一款集成了TVS二极管的EMI滤波器和线路终端设备，适用于手机和其他便携式电子设备的SIM卡接口。这款先进的设备采用固态硅雪崩技术，具有出色的钳位性能和直流电气特性。该设备由三个电路组成，包括用于SIM卡接口正确终端匹配的串联阻抗匹配电阻。RST和数据线包含100欧姆的终端电阻，CLK线包含47欧姆的终端电阻。每条线路还集成了TVS二极管，可根据IEC 61000 - 4 - 2标准4级提供超过±15KV（空气放电）和±8KV（接触放电）的ESD保护。此外，还设有一个额外的TVS二极管连接，用于保护电压（Vcc）总线。 EClamp2455P采用8引脚、符合RoHS/WEEE标准的SLP2116P8封装。尺寸为2.1×1.6×0.58mm，引脚间距为0.5mm，采用无铅NiPdAu镀层。小尺寸封装使其非常适合用于手机和数码相机等便携式电子设备。

商品特性

集成TVS的双向EMI/RFI滤波器，提供ESD保护
符合IEC 61000 - 4 - 2（ESD）4级标准，±15kV（空气）、±8kV（接触）的ESD保护
TVS工作电压：5V
终端电阻：100欧姆和47欧姆
电容：20pF（VR = 0V时的典型值）
四线保护和滤波
固态技术

应用领域

SIM卡
手机
个人数字助理（PDA）和智能手机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	5V
	击穿电压	8V
	反向电流(Ir)	100nA

	属性	参数值
	通道数	四路
	工作温度	-40℃~+85℃
	防护等级	IEC 61000-4-2
	类型	TVS
	Cj-结电容	20pF
