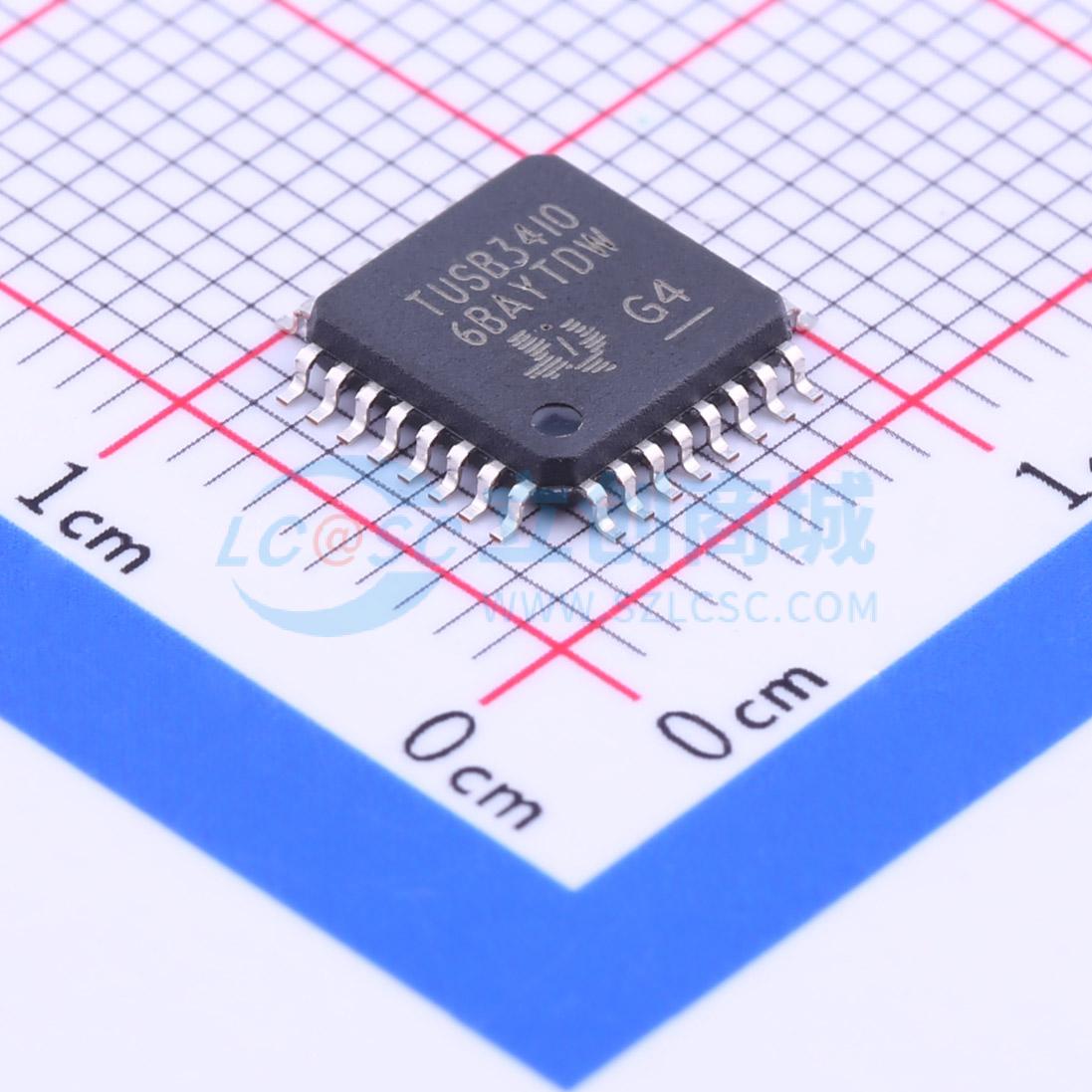

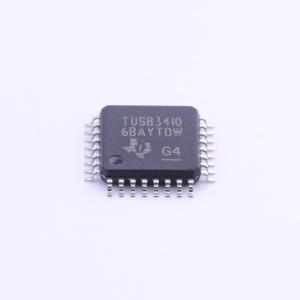

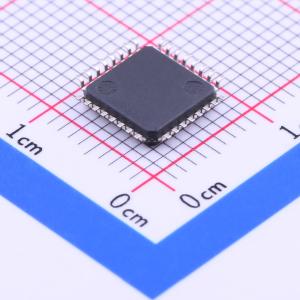

温馨提醒：图片仅供参考，商品以实物为准

TUSB3410VF

TUSB3410 USB到串口控制器

SMT扩展库PCB免费打样

描述: TUSB3410设备提供了一个USB端口和增强型UART串行端口之间的桥接。该设备包含一个8052微控制器单元(MCU)，具有16KB的RAM，可以从主机或通过I²C从外部板载存储器加载。它还包含10KB的ROM，允许MCU在启动时配置USB端口。
品牌名称: TI(德州仪器)
商品型号: TUSB3410VF
商品编号: C132205
商品封装: LQFP-32(7x7)
包装方式: 托盘
商品毛重: 0.3克(g)

商品概述

TUSB3410 设备提供了 USB 端口与增强型 UART 串行端口之间的桥接。该设备包含一个带有 16KB RAM 的 8052 微控制器单元（MCU），可以从主机或通过 I2C 从外部板载内存加载。设备还包含 10KB 的 ROM，允许 MCU 在启动时配置 USB 端口。ROM 代码中还包含一个 I2C 引导加载程序。所有设备功能（如 USB 命令解码、UART 设置和错误报告）均由内部 MCU 固件与 PC 主机协同管理。

商品特性

完全符合 USB 2.0 全速规范：TID#40340262
支持 12-Mbps 的 USB 数据速率（全速）
支持 USB 挂起、恢复和远程唤醒操作
可配置为总线供电和自供电模式
支持总共三个输入端点和三个输出端点（中断、批量）
集成 8052 微控制器，具有：
- 256x8 RAM 用于内部数据
- 10Kx8 ROM（带有 USB 和 I2C 引导加载程序）
- 16Kx8 RAM 用于从主机或 I2C 端口加载代码
- 2Kx8 共享 RAM 用于数据缓冲区和端点描述符块 (EDBs)
主 I2C 控制器，用于访问 EEPROM 设备
MCU 以 24 MHz 运行，提供 2-MIPS 的性能
128-ms 看门狗定时器
增强的 UART 功能：
- 软件和硬件流控制
- 自动 RS-485 总线收发器控制，带或不带回声
- 可选择 IrDA 模式，最高传输速率为 115.2 kbps
- 软件可选波特率从 50 BPS 到 921.6 kbps
可编程串行接口特性
- 5、6、7 或 8 位字符
- 奇偶校验位生成和检测（偶数、奇数或无）
- 1、1.5 或 2 位停止位生成
行中断生成和检测
内部测试和回环功能
调制解调器控制功能（CTS、RTS、DSR、RI 和 DCD）
内部诊断功能
- 用于通信链路故障隔离的回环控制
- 中断、奇偶校验、溢出、帧错误模拟

应用领域

调制解调器
外设：打印机、手持设备等
医疗计量仪
DSP 和 μC 接口

	属性	参数值
	商品目录	USB转换芯片
	应用功能	-
