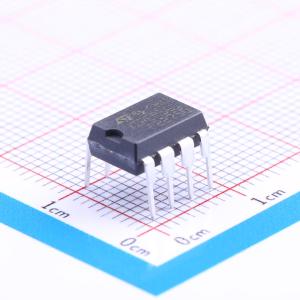

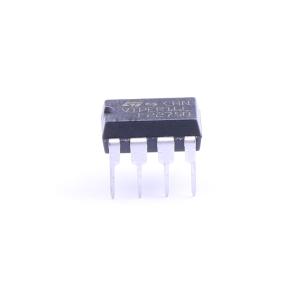

温馨提醒：图片仅供参考，商品以实物为准

VIPER16LN

固定频率VIPer plus系列

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: VIPerPlus系列：节能的6W高压转换器，提供直接反馈
品牌名称: ST(意法半导体)
商品型号: VIPER16LN
商品编号: C132223
商品封装: DIP-7
包装方式: 管装
商品毛重: 0.84克(g)

商品参数

	属性	参数值
	晶体管耐压	800V
	拓扑结构	降压-升压式；反激式；降压式
	特性	过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP)；软启动
	工作温度	-40℃~+150℃@(Tj)
	工作模式	PWM 调制

商品概述

该器件是一款离线式转换器，具备800 V雪崩耐量功率部分、PWM控制器、用户可定义的过流限制、反馈网络断开保护、迟滞热保护、软启动功能，以及在任何故障条件后实现安全自动重启的能力。它能够直接从整流后的市电获取电源，无需辅助偏置绕组。先进的频率抖动技术可降低EMI滤波器成本。突发模式操作和极低的器件功耗有助于满足节能法规设定的标准。

商品特性

800 V雪崩耐量功率部分
采用频率抖动的PWM操作，实现低EMI
工作频率：L型为60 kHz，H型为115 kHz
低功率应用无需辅助绕组
在230 VAC下，待机功率 <30 mW
限流点可调节
内置软启动功能
故障条件后安全自动重启
迟滞热关断

应用领域

替代电容式电源
家电辅助电源
电力计量
LED驱动器

数据手册PDF

放大查看下载PDF

优惠活动

7.9折

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交8单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	11.5V~23.5V
	开关频率	60kHz
	耗散功率(Pd)	1W
	最大占空比	70%
