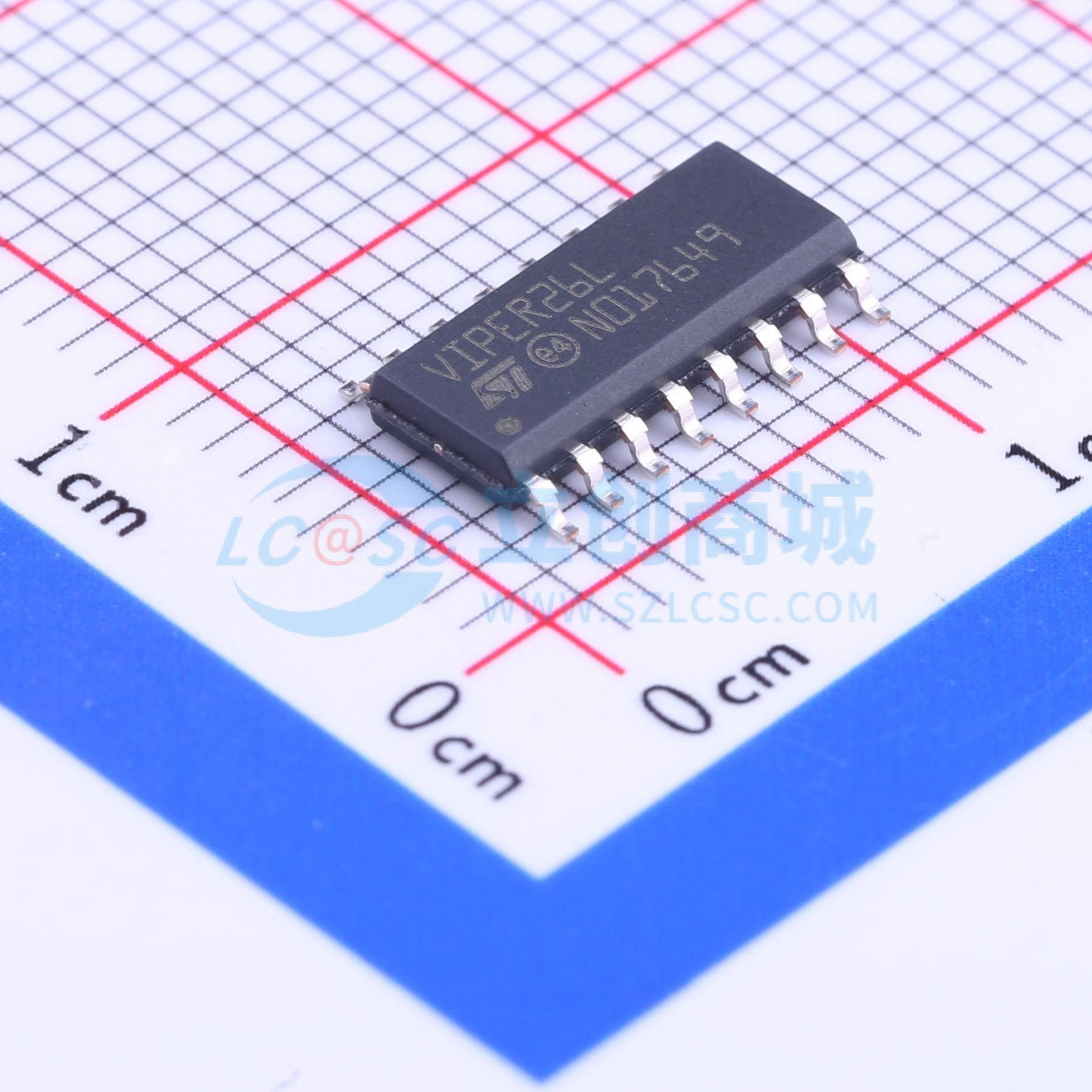

温馨提醒：图片仅供参考，商品以实物为准
VIPER26LDTR
离线转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- VIPerPlus系列：节能的12W高压转换器，提供直接反馈
- 品牌名称
- ST(意法半导体)
- 商品型号
- VIPER26LDTR
- 商品编号
- C134483
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.284克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 11.5V~23.5V | |
| 开关频率 | 60kHz | |
| 耗散功率(Pd) | 1.5W |
| 属性 | 参数值 | |
|---|---|---|
| 最大占空比 | 70% | |
| 晶体管耐压 | 800V | |
| 拓扑结构 | 反激式 | |
| 特性 | 过热保护(OTP)；短路保护(SCP)；过流保护(OCP)；软启动 | |
| 工作温度 | -40℃~+150℃@(Tj) |
商品概述
该器件是一款离线式转换器，具备800 V雪崩耐受功率部分、PWM控制器、用户可定义的过流限制、反馈网络断开保护、迟滞热保护、软启动功能，以及在任何故障条件后可实现安全自动重启。 先进的频率抖动功能可降低EMI滤波器成本。突发模式操作和极低的器件功耗有助于满足节能法规设定的标准。
商品特性
- 800 V雪崩耐受功率部分
- 具备频率抖动功能的PWM操作，可降低EMI
- 工作频率：L型为60 kHz，H型为115 kHz
- 在265 VAC条件下，待机功率<50 mW
- 限流点可调节
- 内置软启动
- 故障条件后可安全自动重启
- 迟滞热关断
应用领域
- 家电辅助电源
- 电力计量
- LED驱动器
- 机顶盒、DVD播放器和录像机的开关电源
