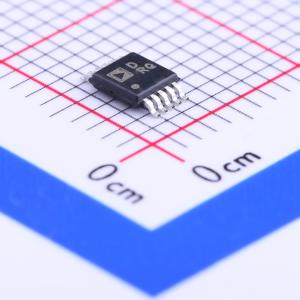

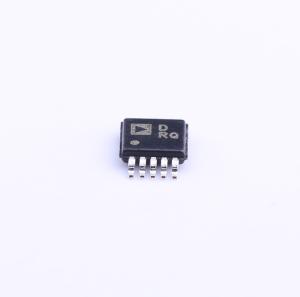

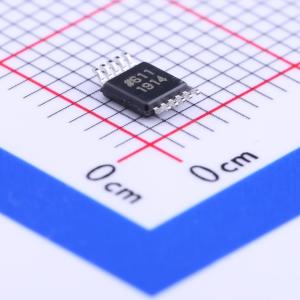

温馨提醒：图片仅供参考，商品以实物为准

AD7091RBRMZ

1 MSPS，超低功耗，12位ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 1 MSPS、超低功耗、12位ADC、内置片内基准电压源、采用10引脚LFCSP和MSOP封装
品牌名称: ADI(亚德诺)
商品型号: AD7091RBRMZ
商品编号: C134486
商品封装: MSOP-10
包装方式: 管装
商品毛重: 0.14克(g)

商品参数

商品概述

AD7091R是一款12位逐次逼近型模数转换器（ADC），在实现快速吞吐速率（在50 MHz SCLK下可达1 MSPS）的同时，还具备超低功耗（在3 V电源电压和1 MSPS采样率下，典型功耗为349 μA）。该器件采用2.7 V至5.25 V单电源供电，内置宽带宽跟踪保持放大器，可处理超过7 MHz的输入频率。AD7091R还集成了片上转换时钟、精确基准源和高速串行接口。转换过程和数据采集通过CONVST信号和内部振荡器进行控制。AD7091R具备串行接口，可在转换完成后读取数据，同时实现1 MSPS的吞吐速率。 AD7091R采用先进的设计和工艺技术，在高吞吐速率下实现了极低的功耗。片上集成了精确的2.5 V基准源。

商品特性

快速吞吐速率达1 MSPS
电源电压VDD范围为2.7 V至5.25 V
逻辑电压VDRIVE范围为1.65 V至5.25 V
最大积分非线性（INL）为±η LSB
模拟输入范围为0 V至VREF
超低功耗：在3 V电源电压和1 MSPS采样率下，典型功耗为349 μA；在掉电模式下，3 V电源电压时典型功耗为264 nA
内部2.5 V基准源，典型温漂为±4.5 ppm/°C
宽输入带宽
灵活的功耗/吞吐速率管理
高速串行接口，兼容SPI/QSPI/MICROWIRE/DSP
忙（BUSY）指示
掉电模式
10引脚、3 mm×2 mm LFCSP和10引脚MSOP封装
工作温度范围为-40°C至+125°C

应用领域

电池供电系统
手持式仪表
医疗仪器
移动通信
仪器仪表和控制系统
数据采集系统
光学传感器
诊断/监测功能
能量收集

数据手册PDF

放大查看下载PDF

优惠活动

9.3折

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	12位
	采样率	1MHz
	通道数	1
	工作电压	2.7V~5.25V
	接口类型	SPI
	差分输入	否
	积分非线性	1LSB

	属性	参数值
	工作温度	-40℃~+125℃
	信噪比	69dB
	时钟/振荡器	内置
	时钟频率(fc)	50MHz
	基准电压源	内置
	基准电压源温漂	4.5ppm/℃
	ADC架构	SAR
	静态电流	264nA
