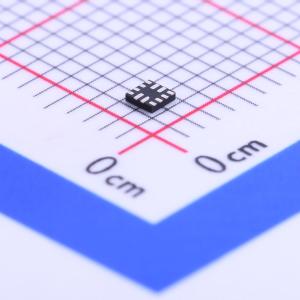

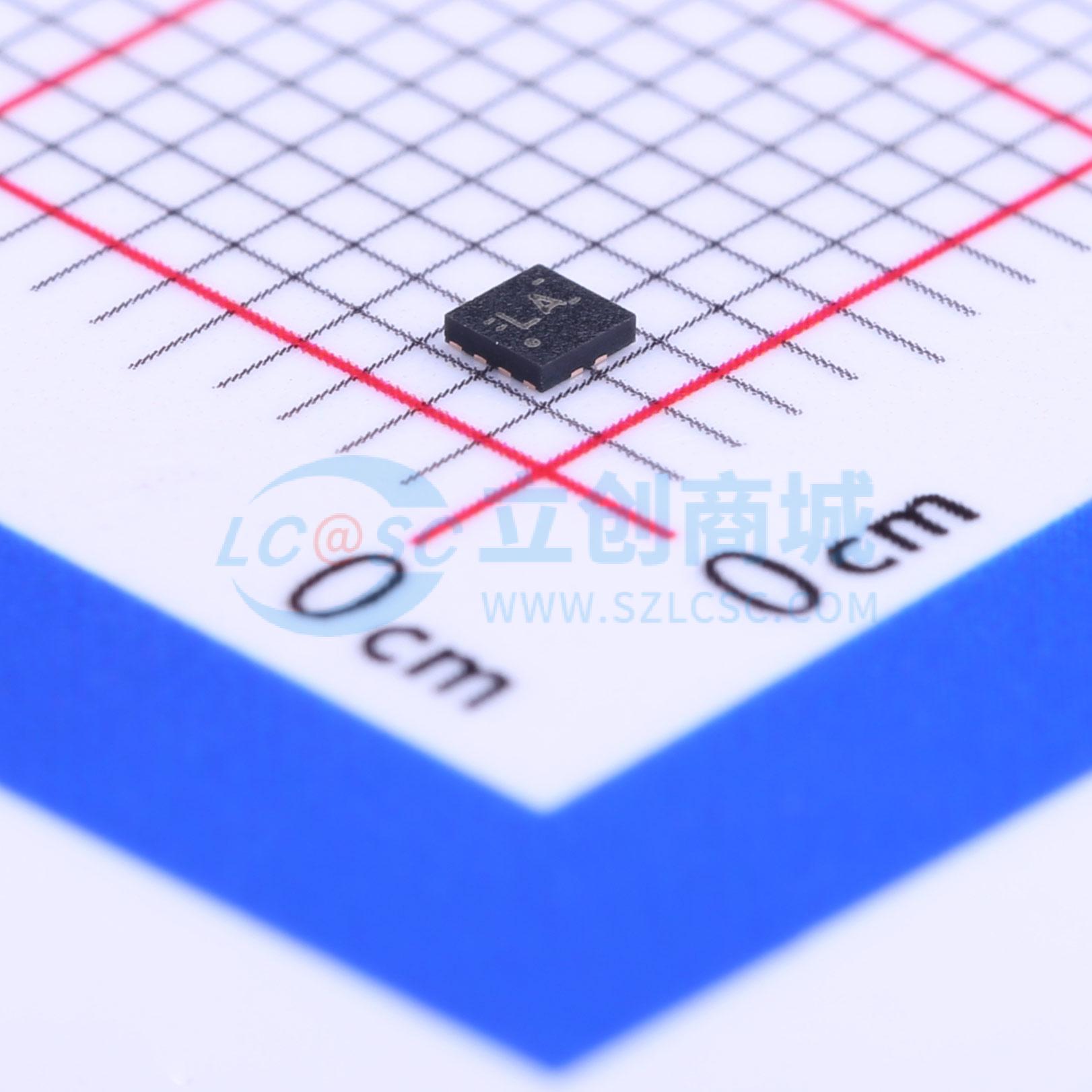

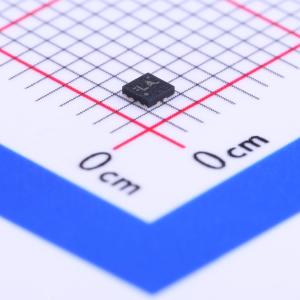

TUSB320LAIRWBR

USB Type-C 配置通道逻辑和端口控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TUSB320LAI TUSB320LAI，TUSB320HAI USB Type-C 配置通道逻辑和端口控制
品牌名称: TI(德州仪器)
商品型号: TUSB320LAIRWBR
商品编号: C132554
商品封装: X2-QFN-12(1.6x1.6)
包装方式: 编带
商品毛重: 0.3克(g)

商品参数

商品概述

TUSB320 器件使用 CC 引脚来确定端口的连接状态和电缆方向，以及进行角色检测和 Type-C 电流模式控制。TUSB320 器件可配置为下行端口 (DFP)、上行端口 (UFP) 或双角色端口 (DRP)，因此成为各种应用的理想选择。

根据 Type-C 规范，TUSB320 器件会交替配置为 DFP 或 UFP。CC 逻辑块通过监视 CC1 和 CC2 引脚上的上拉或下拉电阻，以确定何时连接了 USB 端口、电缆的方向以及检测到的角色。CC 逻辑根据检测到的角色来确定 Type-C 电流模式为默认、中等还是高。该逻辑通过实施 VBUS 检测来确定端口在 UFP 和 DRP 模式下是否连接成功。

该系列器件能够在宽电源范围内工作，并且具有较低功耗。TUSB320 提供两种使能版本：低电平有效使能，称为 TUSB320LA；高电平有效使能，称为 TUSB320HA。TUSB320 系列器件适用于工业级温度范围。

商品特性

USB Type-C 规范 1.1 向后兼容 USB Type-C 规范 1.0
支持高达 3A 的电流通告和检测
仅主机 - 下行端口 (DFP)（供电设备）
仅设备 – 上行端口 (UFP)（受电设备）
双角色端口 – DRP
支持 Try.SRC 和 Try.SNK
USB 端口连接检测
电缆方向检测
角色检测
Type-C 电流模式（默认、中等和高）VBUS 检测
I²C 或 GPIO 控制
支持频率高达 400kHz 的 I²C
通过 I²C 实现角色配置控制
电源电压：2.7V 至 5V
低电流消耗
工业温度范围：-40℃ 至 85℃

应用领域

主机、设备、双角色端口应用
移动电话
平板电脑和笔记本电脑
USB 外设简化电路原理图

优惠活动

9.8折

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交50单

	属性	参数值
	商品目录	电池管理
	芯片类型	-
	工作电压	2.7V~5V
	最大充电电流	3A
	电池类型	-
	电池节数	-

	属性	参数值
	工作温度	-40℃~+85℃
	电池温度检测	不支持
	0V电池充电	不支持
	静态电流(Iq)	70uA
	接口类型	I2C
