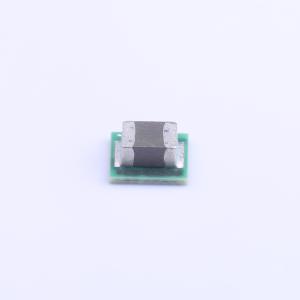

LMZ21701SILR
SIMPLESWITCHER纳米模块
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LMZ21701 采用 3.5mm × 3.5mm 封装的 3V 至 17V、1A 降压直流/直流电源模块
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMZ21701SILR
- 商品编号
- C132602
- 商品封装
- SMD-8P,3.5x3.5mm
- 包装方式
- 编带
- 商品毛重
- 0.833克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 功能类型 | 降压型 | |
| 输出通道数 | 1 | |
| 工作电压(Vin) | 3V~17V | |
| 输出电压精度 | ±2.8% | |
| 输出电压(Vout) | 900mV~6V | |
| 输出电流(最大值) | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 转换效率 | 93% | |
| 静态电流(Iq) | 17uA | |
| 特性 | 过热保护 | |
| 长度 | 3.5mm | |
| 宽度 | 3.5mm | |
| 高度 | 1.75mm | |
| 工作温度 | -40℃~+125℃ |
商品概述
LMZ21701 SIMPLE SWITCHER纳米模块是一套易于使用的降压DC-DC 解决方案，在空间受限类应用中能够驱动高达1000mA的负载。仅需一个输入电容、一个输出电容、一个软启动电容和两个电阻即可完成基本操作。
商品特性
- 集成电感采用3.5mm×3.5mm×1.75mm微型封装
- 35mm² Solution Size (Single Sided)
- 结温范围为 -40°C 至 125°C
- 可调输出电压
- 集成补偿
- 可调节软启动功能启动至预偏置负载
- 电源正常状态和使能引脚
- 节能模式无缝转换
- 高达1000mA的输出电流
- 输入电压范围为3V至17V
- 输出电压范围为0.9V到6V
- 效率高达95%
- 1.5μA关断电流
- 17μA静态电流
应用领域
- 3.3V、5V、或12V输入电压的负载点转换
- 空间受限类应用
- 低压降稳压器(LDO)替代产品
