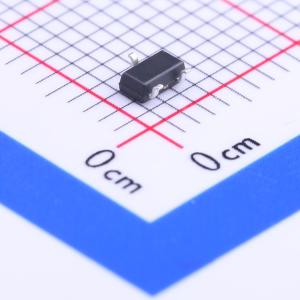

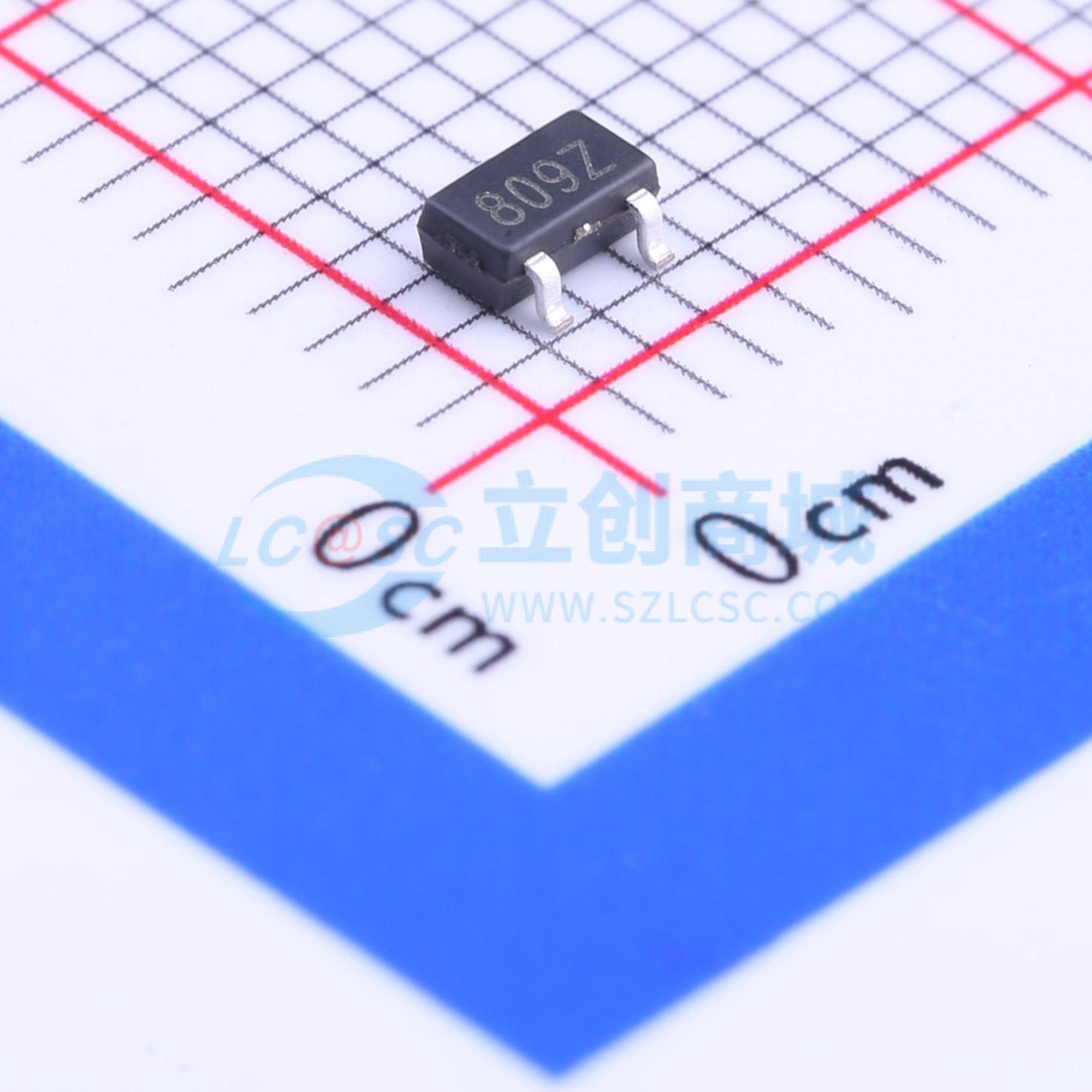

SGM809-ZXN3/TR

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: SGMICRO(圣邦微)
商品型号: SGM809-ZXN3/TR
商品编号: C132640
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.039克(g)

商品参数

商品概述

SGM803/SGM809/SGM810监控电路用于监测微处理器和数字系统中的电源电压。它们在电源上电、掉电和欠压情况下提供复位输出。上电时，内部定时器会使复位信号保持240ms。这会使微处理器保持复位状态，直到条件稳定。当VCC低至1V时，RESET输出仍可正常工作。SGM803/SGM809提供低电平有效复位信号（RESET），而SGM810提供高电平有效信号（RESET）输出。SGM809/SGM810具有推挽输出，而SGM803具有漏极开路输出，需要外部上拉电阻。有八种复位阈值电压选项，适用于监测1.8V、2.5V、3V、3.3V和5V电源电压。复位比较器具有内置的抗干扰能力，使其能抵御VCC上的快速瞬变。典型的低电源电流为13μA，使SGM803/SGM809/SGM810非常适合用于便携式电池供电设备。所有器件的工作温度范围为扩展的 -40°C至 +125°C。

商品特性

精密电压监控：1.8V、2.5V、3V、3.3V、5V可选
是MAX803/MAX809/MAX810和ADM803/ADM809/ADM810的优质升级版
全温度范围规格完整
低功耗（典型值13μA）
复位信号低至1VCC，最小上电复位时间150ms
漏极开路RESET输出（SGM803）
推挽式RESET输出（SGM809）
推挽式RESET输出（SGM810）
工作温度范围：-40°C至 +125°C
小封装
SGM803提供SOT-23-3和SOT-23封装
SGM809提供SOT-23-3和SOT-23封装
SGM810提供SOT-23-3和SOT-23封装

应用领域

微处理器系统
控制器
智能仪器
汽车系统
安全系统
便携式仪器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	推挽
	工作电压	1.2V~5.5V
	复位有效电平	高电平有效
	阈值电压	2.32V

	属性	参数值
	受监控电压数	1
	手动复位	无
	看门狗定时器	无
	复位超时	240ms
	工作温度	-40℃~+125℃@(Tj)
