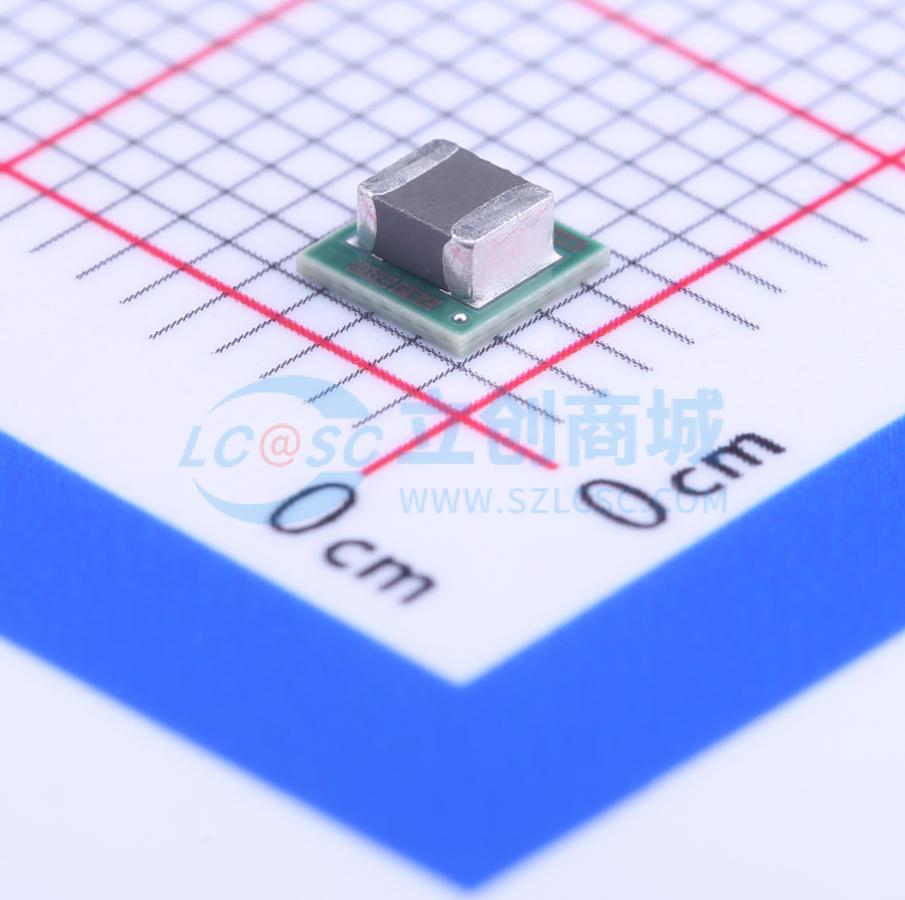

LMZ20502SILR

2 A 简易开关稳压器微功耗模块

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMZ20502 2.7V 至 5.5V、2A 高密度微型模块
品牌名称: TI(德州仪器)
商品型号: LMZ20502SILR
商品编号: C132635
商品封装: SMD-8P,3.5x3.5mm
包装方式: 编带
商品毛重: 0.65克(g)

商品参数

商品概述

LMZ20502 SIMPLE SWITCHER Nano模块稳压器是一款易于使用的同步降压DC-DC转换器，能够从最高5.5V的输入驱动高达2A的负载，具有极高的效率和输出精度，并且解决方案尺寸非常小。创新的封装将稳压器和电感器集成在一个3.5 mm x 3.5 mm x 1.75 mm的小体积内，从而节省了电路板空间并消除了选择电感器所需的时间和成本。LMZ20502只需要五个外部元件，并且引脚布局设计简单，优化了PCB布局。LMZ20502是德州仪器SIMPLE SWITCHER系列的一员。SIMPLE SWITCHER概念提供了一个易于使用、外部元件数量最少的完整设计方案，并配有TI WEBENCH设计工具。TI的WEBENCH工具包括外部元件计算、电气仿真和WebTherm等功能。有关焊接信息，请参阅以下文档：SNOA401。

应用领域

负载点调节
空间受限应用

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	2.7V~5.5V
	输出电压精度	±1%
	输出电压(Vout)	800mV~3.6V
	输出电流(最大值)	2A
	转换效率	94%

	属性	参数值
	静态电流(Iq)	620uA
	开关频率	3MHz
	特性	欠压保护；过流保护；过热保护
	长度	3.5mm
	宽度	3.5mm
	高度	1.75mm
	工作温度	-40℃~+125℃
